1893 Transport de Force de Frinvillier à Biberist / Kraftübertraung von Frinvillier nach Biberist
Unter dem Titel ihrem Firmennamen veröffentlichte die COMPAGNIE DE L'INDUSTRIE ELECTRIQUE GENÈVE (Compagnie Suisse Thury) unter anderem eine Artikel über die 1893 gebaute Kraftübertraung von Frinvillier nach Biberist,
ausgeführt für die Papierfabrik in Biberist bei Solothurn

Link: https://doi.org/10.3931/e-rara-78939

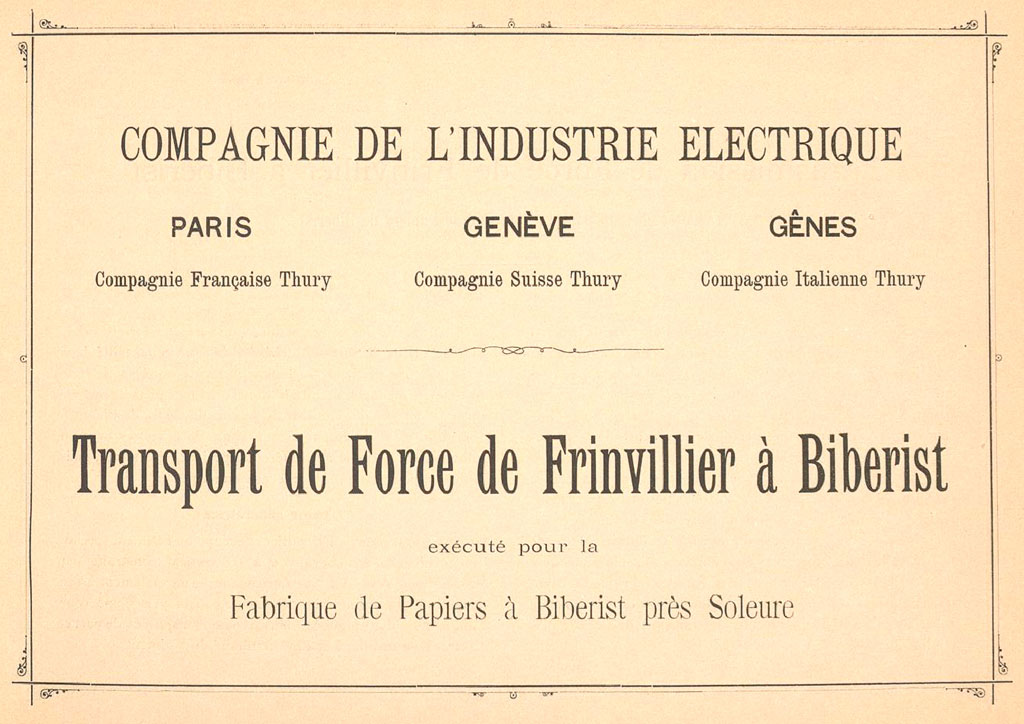

COMPAGNIE DE L'INDUSTRIE ELECTRIQUE GENÈVE Transport de Force de Frinvillier à Biberist
COMPAGNIE DE L'INDUSTRIE ELECTRIQUE GENÈVE Transport de Force de Frinvillier à Biberist

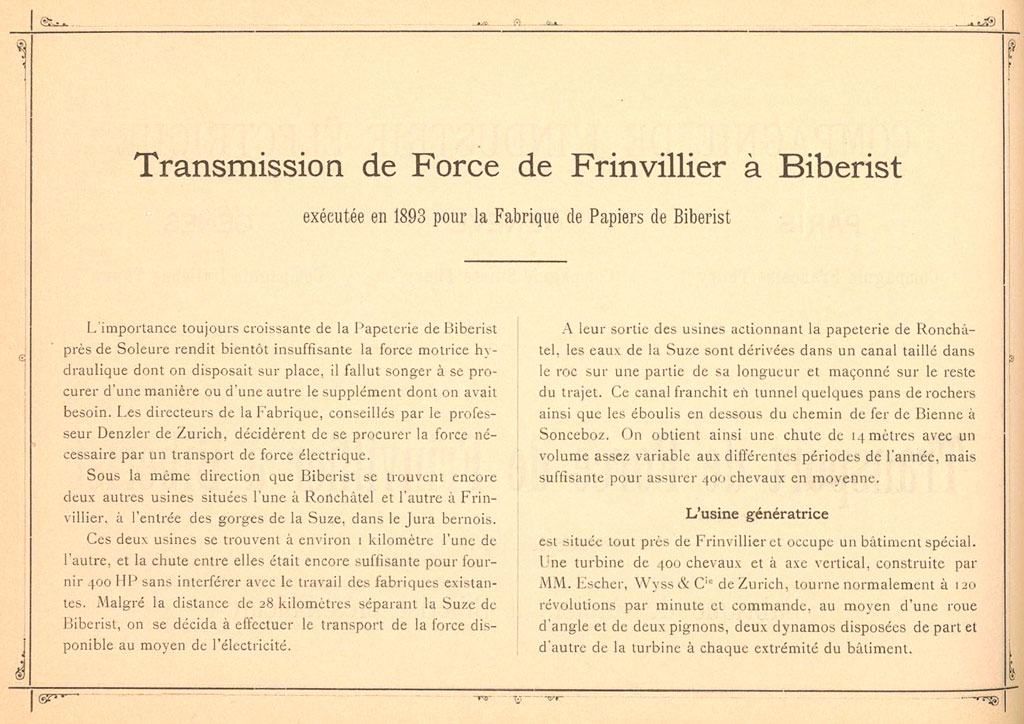

Kraftübertraung von Frinvillier nach Biberist
ausgeführt für die Papierfabrik in Biberist bei Solothurn

Durch die immer größer werdende Bedeutung der Papierfabrik in Biberist bei Solothurn reichte die vor Ort verfügbare Wasserkraft bald nicht mehr aus, und man musste sich Gedanken machen, wie man die notwendige zusätzliche Kraft auf irgendeine Weise gewinnen konnte. Die Direktoren der Fabrik beschlossen auf Anraten von Professor Denzler aus Zürich, die notwendige Energie durch elektrische Kraftübertragung zu gewinnen.
Unter der gleichen Leitung wie Biberist gibt es zwei weitere Fabriken, eine in Ronchàtel und die andere in Frinvillier, am Eingang zur Suze-Schlucht im Berner Jura.
Diese beiden Fabriken sind etwa einen Kilometer voneinander entfernt, und das Gefälle zwischen ihnen war immer noch ausreichend, um 400 PS zu liefern, ohne die Arbeit der bestehenden Fabriken zu beeinträchtigen. Trotz der Entfernung von 28 Kilometern, die die Suze von Biberist trennt, entschied man sich, die verfügbare Leistung mittels Strom zu transportieren.

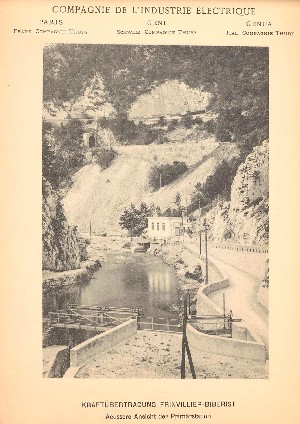

Am Ausgang der Fabriken, die die Papierfabrik Ronchâtel betreiben, wird das Wasser der Suze in einen Kanal umgeleitet, der auf einem Teil seiner Länge in den Fels gehauen und auf dem Rest der Strecke zugemauert ist. Dieser Kanal führt durch einen Tunnel mit mehreren Felsabschnitten sowie durch das Geröll unter der Bahnlinie von Biel nach Sonceboz. Das Ergebnis ist ein 14 Meter hoher Wasserfall mit einem Volumen, das zu verschiedenen Zeiten des Jahres stark schwankt, aber ausreicht, um durchschnittlich 400 Pferde zu versorgen.

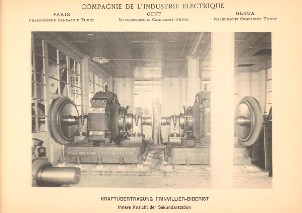

Die Erzeugungsanlage
befindet sich in der Nähe von Frinvillier und ist in einem besonderen Gebäude untergebracht. Eine 400-PS-Turbine mit vertikaler Achse, die von der Firma Escher, Wyss & Cie in Zürich gebaut wurde, dreht sich normalerweise mit 120 Umdrehungen pro Minute und treibt über ein Winkelrad und zwei Ritzel zwei Dynamos an, die an beiden Seiten der Turbine an jedem Ende des Gebäudes angebracht sind.

COMPAGNIE DE L'INDUSTRIE ELECTRIQUE GENÈVE Transport de Force de Frinvillier à Biberist

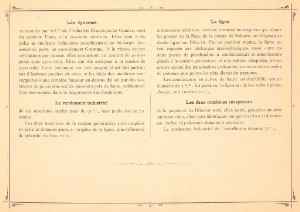

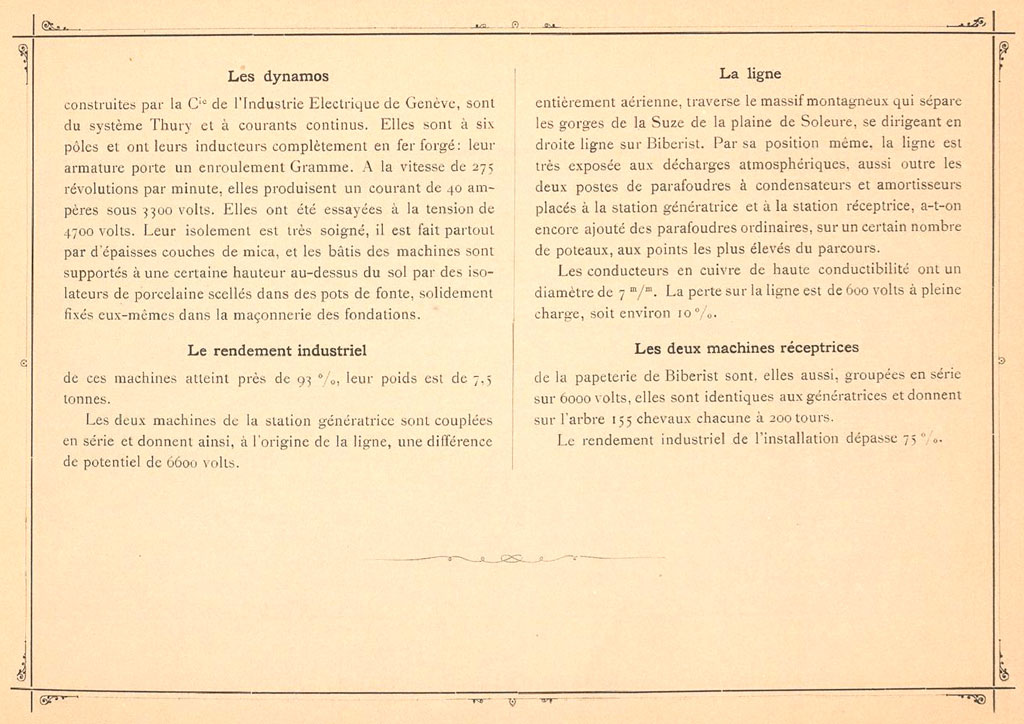

Die Dynamos
gebaut von der Cie. de l'Industrie Electrique de Genève, sind vom System Thury und von Gleichstrom. Sie haben sechs Pole und ihre Spulen sind komplett aus Schmiedeeisen gefertigt: Ihr Anker trägt eine Gramme-Wicklung. Bei einer Geschwindigkeit von 275 Umdrehungen pro Minute erzeugen sie einen Strom von 40 Ampere bei 300 Volt. Sie sind mit 4700 Volt getestet worden. Ihre Isolierung ist sehr sorgfältig, sie besteht überall aus dicken Glimmerschichten, und die Rahmen der Maschinen werden in einer bestimmten Höhe über dem Boden von Porzellanisolatoren getragen, die in gusseisernen Töpfen versiegelt sind, die wiederum fest im Mauerwerk der Fundamente verankert sind.

Die industrielle Leistungsfähigkeit dieser Maschinen erreicht fast 93 %, ihr Gewicht beträgt 7,5 Tonnen.
Die beiden Maschinen der Erzeugungsanlage sind in Reihe geschaltet und ergeben so am Ursprung der Leitung eine Potentialdifferenz von 6600 Volt.

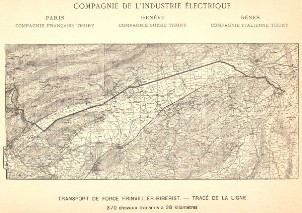

Die Linie
Die vollständig oberirdisch verlaufende Linie überquert den Gebirgszug, der die Suzeschlucht von der Solothurner Ebene trennt, und führt in gerader Linie nach Biberist. Aufgrund ihrer Lage ist die Leitung atmosphärischen Entladungen sehr stark ausgesetzt. Daher wurden zusätzlich zu den beiden Überspannungsableitern mit Kondensatoren und Dämpfern, die an der Erzeugungsstation und der Empfangsstation angebracht sind, an einer bestimmten Anzahl von Masten an den höchsten Punkten der Strecke normale Überspannungsableiter hinzugefügt.
Die hochleitfähigen Kupferleiter haben einen Durchmesser von 7 mm. Der Verlust auf der Leitung beträgt 600 Volt bei Volllast, also etwa 10 %.

Die beiden Empfangsgeräte
der Papierfabrik Biberist sind ebenfalls in Reihe auf 6ooo Volt gruppiert, sie sind identisch mit den Generatoren und geben je 155 PS bei 200 Umdrehungen an der Welle.
Der industrielle Wirkungsgrad der Anlage liegt bei über 75 %.
COMPAGNIE DE L'INDUSTRIE ELECTRIQUE GENÈVE Transport de Force de Frinvillier à Biberist
COMPAGNIE DE L'INDUSTRIE ELECTRIQUE GENÈVE Transport de Force de Frinvillier à Biberist
COMPAGNIE DE L'INDUSTRIE ELECTRIQUE GENÈVE Transport de Force de Frinvillier à Biberist
