Nidau BE
Die Drahtseiltransmission Sagiloch- Hofmatten
Lage:
Ehem. Turbinenhaus Crevoisier /  Chappuis&Wolf
Nördlich Hofmattenstrasse 2, 2560 Nidau
 CH1903+ / LV95                2'585'067, 1'219'669
WGS 84 (lat/lon)              47.12784, 7.24182
Höhe     432 m

Drahtseiltransmission Vereinigte Kontruktionswerkstätten Nidau-Döttingen AG
Anfangskoordinate ca.:
CH1903+ / LV95 2'585'081, 1'219'627
WGS 84 (lat/lon) 47.12746, 7.24201
Höhe 432 m
Endkoordinate ca:
CH1903+ / LV95 2'585'158, 1'219'251
WGS 84 (lat/lon) 47.12408, 7.24303
Höhe 431 m

Hinweise:

Liechti, Robert / Landolf, Urs (2012): Das Sagiloch in Nidau. „Nidauer Chlouserbletter 2012“ Seiten 3-13

Aus der Geschichte:
Nach der Absenkung der Seespiegel infolge der 1. Juragewässerkorrektion bildete sich ein Gefälle im Bereich „Sagiloch“, d.h beim Einfluss der Madretsch-Schüss in die Zihl. 1879/80 baute an dieser Stelle die Sägerei Crevoisier ein Turbinenhaus mit einer ca. 40 Meter langen unterirdischen Transmissionswelle zum Antrieb ihrer Sägerei. Bereits 1892 wurde dann eine Drahtseiltransmission konzessioniert, die der ca 400 Meter südlich gelegenen Vereinigte Kontruktionswerkstätte Nidau-Döttingen AG diente. Nach dem Brand der Sägerei 1899 erlebte die Anlage eine wechselvolle Geschichte. Ab 1919 wurde die Anlage definitiv nicht mehr genutzt und veräussert. Nach dem Konkurs eines Spekulanten wurde 1926 die Konzession gelöscht und das Turbinenhaus 1927 zwecks Bau eines Abwasserpumpwerkes durch die Stadt Biel abgebrochen. Die Drahtseiltransmission verschwand bereits früher wegen dem Bau der Eisenbahner-Siedlung Hofmatten.

Technische Daten (beim Bau 1879/80):
Genutzte Gewässerstrecke: 400m
Gefälle: 1.8m
Nutzbare Wassermenge: 1‘000 l/s
Nutzbare Kraft: 18 PS

Eine ausführliche Schilderung wurde 2012 im Rahmen der „Nidauer Chlouserbletter“ durch Robert Liechti/Urs Landolf veröffentlicht.


Nidau BE, Situation Turbinenhaus uns Drahtseiltransmission Sagiloch-Hofmatten

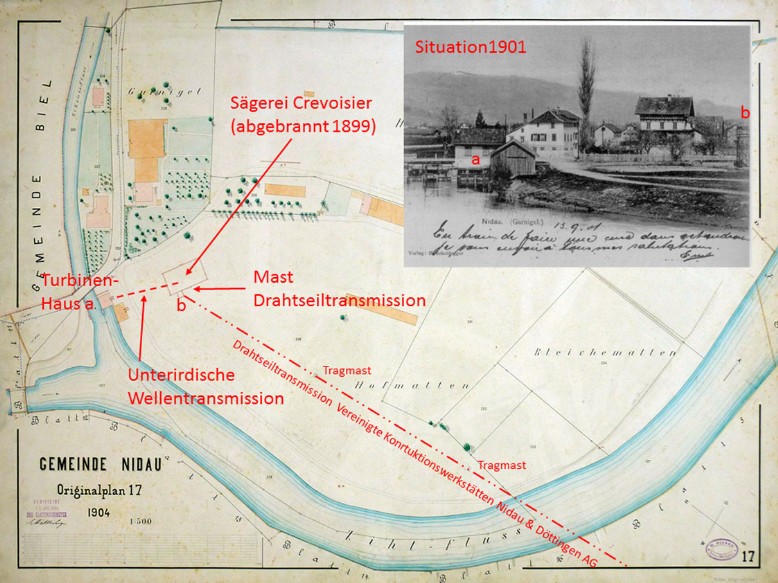

Abb. 1: Nidau BE, Situation Turbinenhaus uns Drahtseiltransmission Sagiloch-Hofmatten

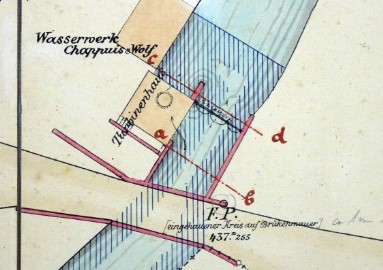

Abb. 2 und 3: Situation Turbinenhaus in den Plaänen des Schwellenarchivs Biel

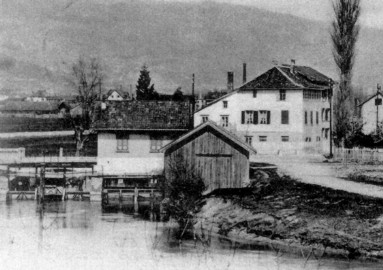

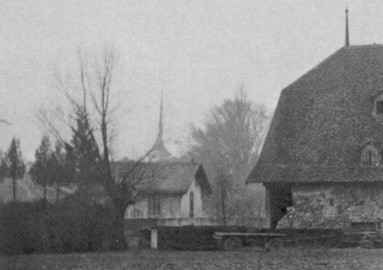

Abb. 3 und 4: Das Turbinenhaus vor 1899 (links) und auf einer Postkarte um 1901 (rechts).

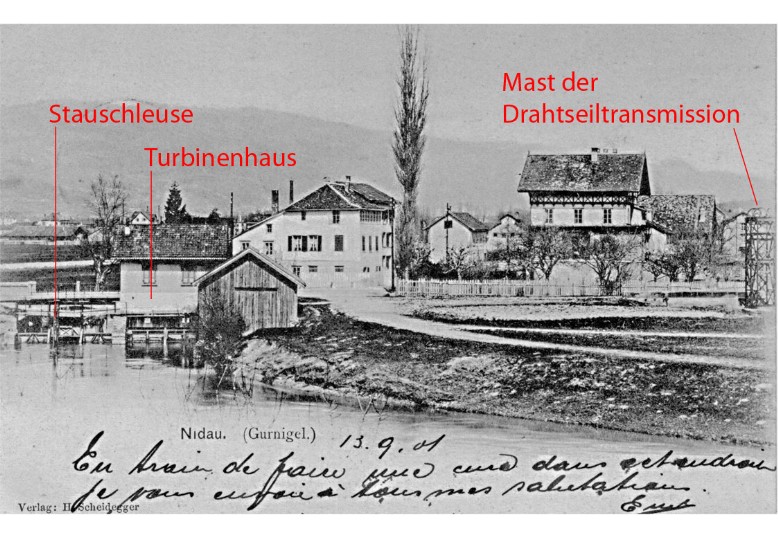

Abb. 5: Die Situation um 1901 nach dem Brand 1899: Links das Turbinenhaus im Ausfluss der Madretsch-Schüss, ganz links am Bildrand ist der Anfangsmast der Drahtseiltransmission erkennbar.

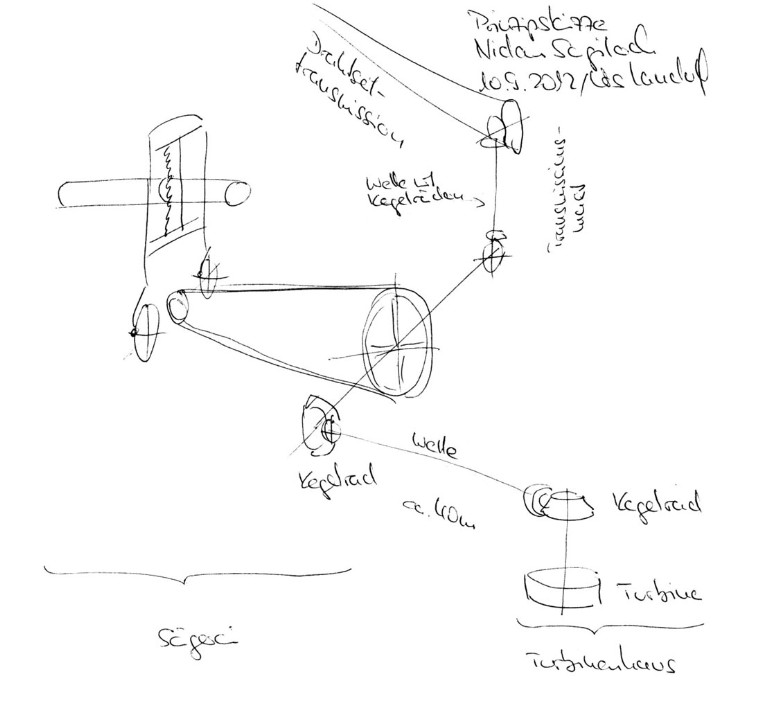

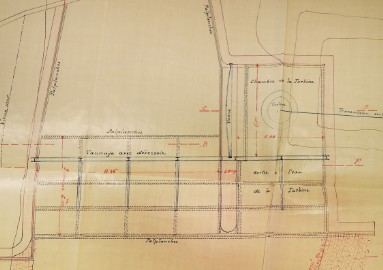

Abb. 6, 7, und 8: Turbinenhaus und Antrieb in den Konzessionsakten 1879 und Rekonstruktionsversuch

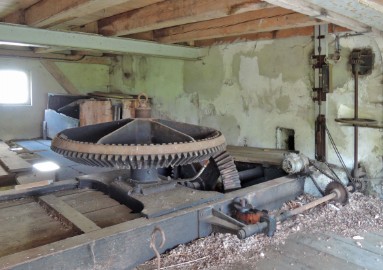

Abb. 9, 10 und 11: Um einen Eindruck zu vermitteln, wie das Turbinenhaus ausgesehen haben könnte, bringe ich hier Fotos von der Neuen Steinermühle Alberswil, die ich am 20.7.2013 vor der Transformeriung der Mühle in ein Hotel machen konnte. Die Abmessungen und die Anordnung des Turbinenraumes und des Getriebes sind praktisch identisch.

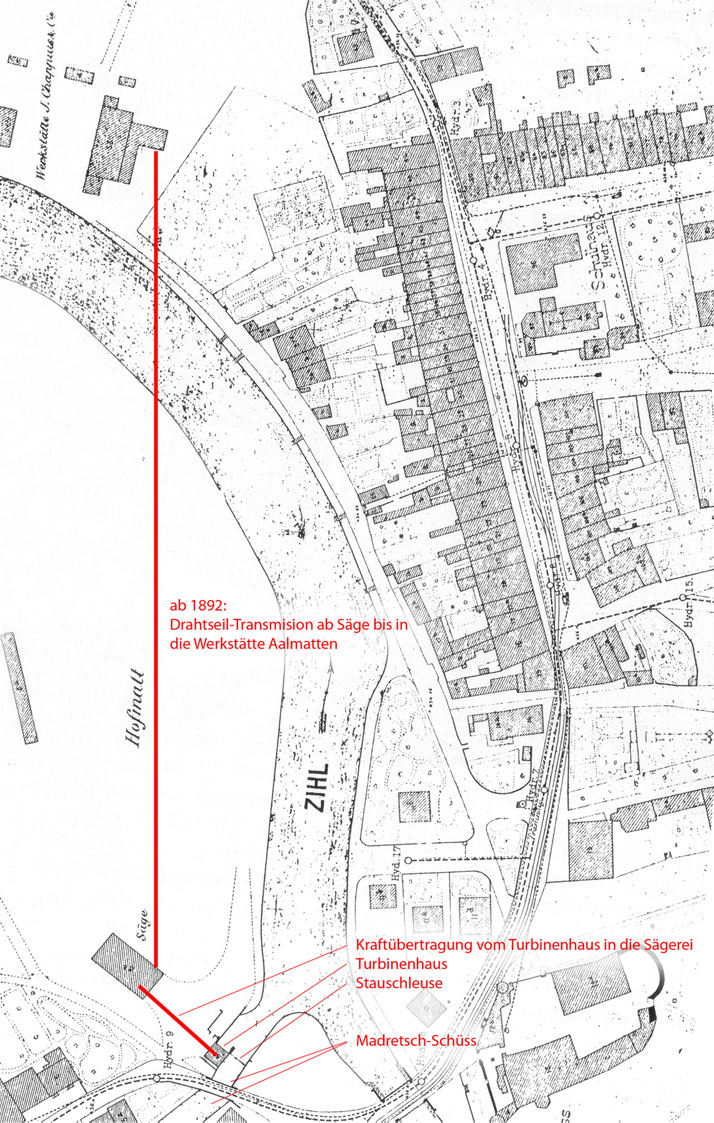

Abb. 12: Die ganze Anlage in einem Plan von 1899 rekonstruiert ...

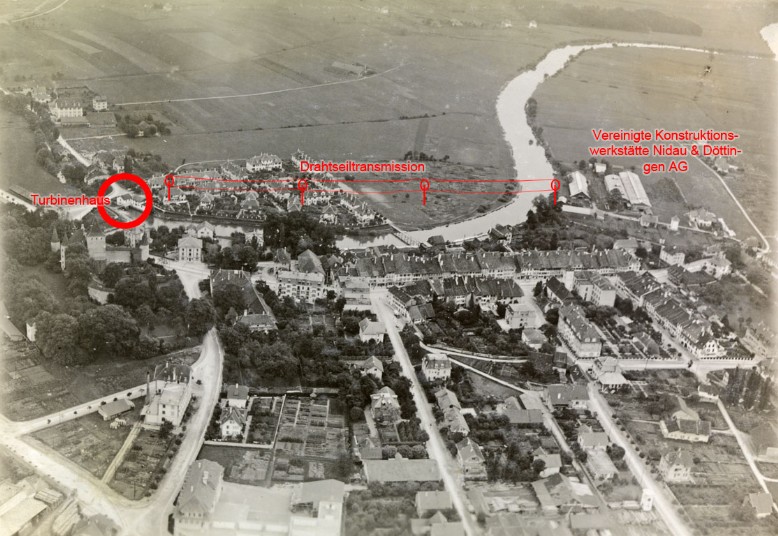

Abb. 13:  ... und in ein Luftbild von 1919 übertragen.
Grafik: © Mühlen-Inventar Seeland, Urs Landolf, 26. Juni 2020
