1895 Compagnie de l'lndustrie electrique (CIE)

Maschinen-Lexikon > Generatoren Dyamos
1895 Compagnie de l'lndustrie electrique
Angaben zur Firma:

1882: Gründung A. De Meuron et Cuénod. 1887 Umfirmiert in Cuénod, Sautter & Cie.
1883: Gründung Société d'appareillage électrique (SAE)
1891: SAE kauft Cuénod, Sautter & Cie. und ändert ihren eigenen Namen in Compagnie de l'industrie électrique (CIE)
1902 Umfirmiert  in Compagnie de l'industrie électrique et mécanique (CIEM)
1918 Société Anonyme des Ateliers de Sécheron (SAAS)

Detailierte Angaben zur Firmengeschichte kannst Du unter
nachschlagen.

Die folgenden Abgaben stammen aus der ETH-Bibliothek Zürich, Rar 44842, https://doi.org/10.3931/e-rara-78939
Die Dynamo-elektrische Maschine Typ M und C System Thury
Zweipoliger Gleichstrom-Type

wird konstruiert für die in nachstehendem Verzeichnis angeführten Kraft-und Geschwindigkeitsverhältnisse zur Ausnutzung von kleinen Kräften von 0.75 bis 23 Pferdestärken.
Je nach Verwendung können die Typen M und C in Nebenchluss-. Serien- oder doppelter (Compound)-Wicklung hergestellt werden. Für Beleuchtungsmachinen nimmt man Compoundwicklung an, wenn nichts anderes verlangt wird, da diese Art Wicklung den grossen Vorteil in sich schliesst, stets eine konstante Spannung zu erhalten, so gross auch die Belastung sein mag, vorausgesetzt, dass die Geschwindigkeit auch konstant erhalten bleibt. Diese absolut automatische Regulierung erlaubt die grössten Schwankungen im Lichtverbrauch ohne die Leuchtkraft zu beeinträchtigen. Das absorbierte (Quantum motorischer Kraft wird automatisch reguliert und bleibt immer der gelieferten elektrischen Arbeit proportional.
Die Maschinen der Type M und C eignen sich gleich gut für alle Anwendungen der Elektrizität.
Die am besten verwendbaren Spannungen sind:

·         Für Glühlicht: 65. 110. 125 und 150 Volts.
·         Für Bogenlampen : 65 bei Lampen in Parallelschaltung, 110 und 125 Volts bei Zwei Lampenschaltung in Spannung und 150 Volts bei Drei-Lampenschaltung in Spannung.
·         Für gemischte Beleuchtung mit Bogenlampen und Glühlampen: 65,110, 125 und 150 Volts.
·         Für Kraftübertragungen variiert die Voltspannung je nach der Stürke und Entfernung der Uebertragung zwischen 100 und 800 Volts.
·         Die für eine Spannung von 110 Volts ausgeführten Maschinen können gewöhnlich sofort nach Bestellung geliefert werden.

Die Maximalkraft, welche die Maschine momentan abgeben kann, ist erheblich grösser als die für den normalen Gang angeführte.
Die Geschwindigkeit der Maschinen kann nach Bedarf reduziert werden unter proportionaler Verminderung ihrer Leistung.
Für Maschinen von grösserer Kraft beliebe man den Spezialprospekt zur Hand zu nehmen.
Die Dynamo-elektrische Maschine Typ M und C System Thury
Die Dynamo-elektrische Maschine Typ M und C System Thury

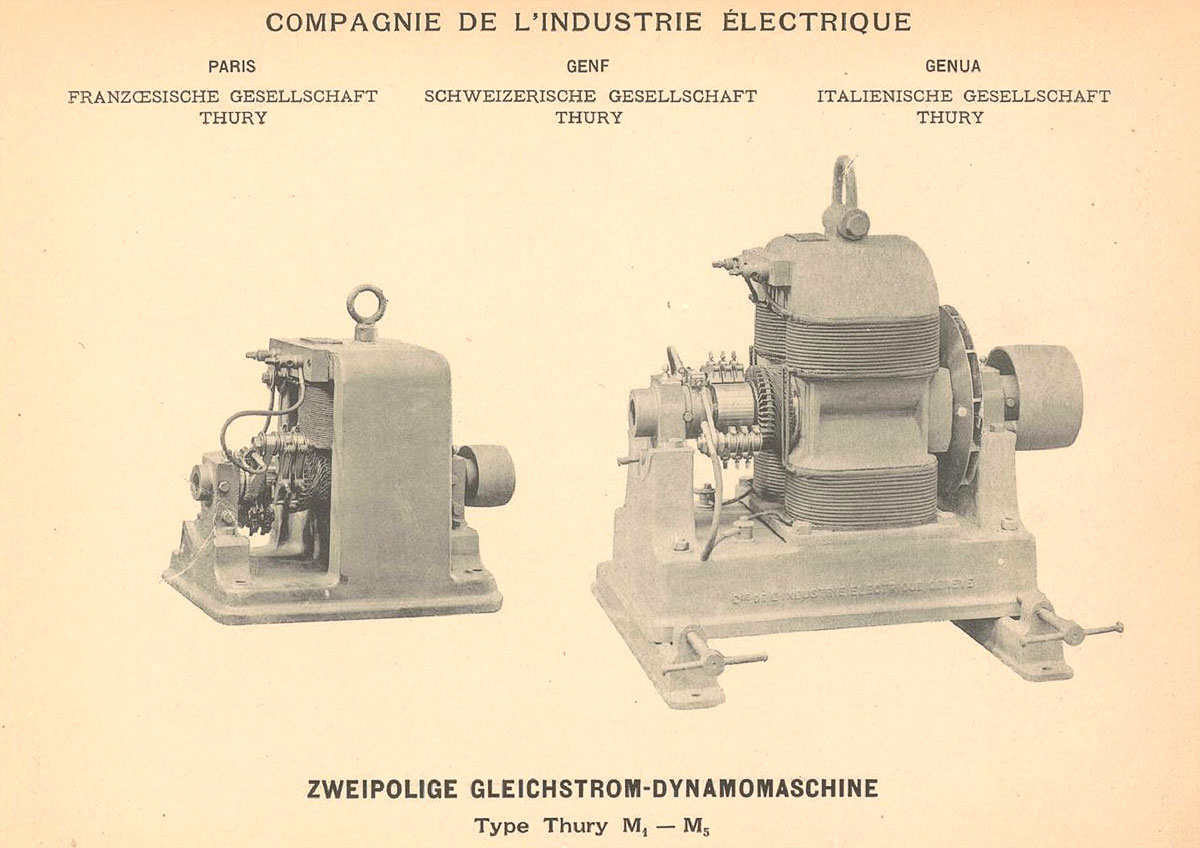

Die Typen M1, M 2 und M 3
sind hergestellt worden, um den Anforderungen der Industrie an kleine Kräfte, Dynamo von gutem Nutzeffekt, von fester und ökonomischer Konstruktion, die ebenso gut als Lichtmachinen wie als Motoren arbeiten, zu entsprechen.
Infolge ihrer kompakten, gedrungenen Form lassen sich diese Maschinen leicht in engen Lokalen unterbringen, und ihre empfindlichen Organe sind gut gegen zufällige Stösse oder Störungen gesichert.
Der magnetische Stromkreis wird durch einen Gussrahmen mit Fundamentplatte gebildet. Der Kern des Induktors sowie sein Polaranschluss sind aus feinem weichen Eisen.
Obige Maschinen sind derartig gebaut, dass sie nur geringer Beaufsichtigung bedürfen; von sorgfältigster elektrischer Konstruktion entsprechen dieselben wirklich vollkommen allen Anforderungen eines wahren industriellen Dienstes.
Ihr vollständig geräuschloser, ruhiger Gang gestattet, diese Maschinen anstandslos in bewohnten Lokalen und ohne spezielle Installationsarbeiten dazu, aufzustellen.
Unsere Maschinen sind mit zwei Lagern versehen, deren Schmierung selbständig vermittelst Schmierungsringen geschieht, die ein Anfressen der Welle völlig ausschlossen.
Das Schmiergefäss der Lager besitzt einen Ansatz mit Deckel, welcher gestattet, sich jederzeit vom richtigen Funktionieren des Schmierapparates zu überzeugen; ein Ausleerpfropfen erlaubt den Ersatz des alten Oels durch frisches.
Auf Wunsch werden diese Maschinen auf besonderen Schienen montiert, die eine Spannung des Riemens während des Ganges anstandslos zulassen.
Bei allen Maschinen, die eine gewisse Spannung überschreiten müssen, bringen wir an Stelle der Bürsten, Kohlenreiber an, wodurch die Abnutzung am Kollektor oder Stromsammler auf ein Minimum reduziert und von einer Nachstellung der Kontakte Umgang genommen werden kann; dieselben sind endgültig geregelt.
Die Typen M4 und M5
sind mit Ventilation versehen, die die Erwärmung der Wicklungen beschränkt und denselben eine grosse Kraft verleiht im Verhältnis zu ihrem reduzierten Volumen. Im übrigen besitzen diese Maschinen alle Vorzüge der Typen M1, M2 und M3.

Die Dynamo-elektrische Maschine Typ M und C System Thury
Die Dynamo-elektrische Maschine Typ M und C System Thury

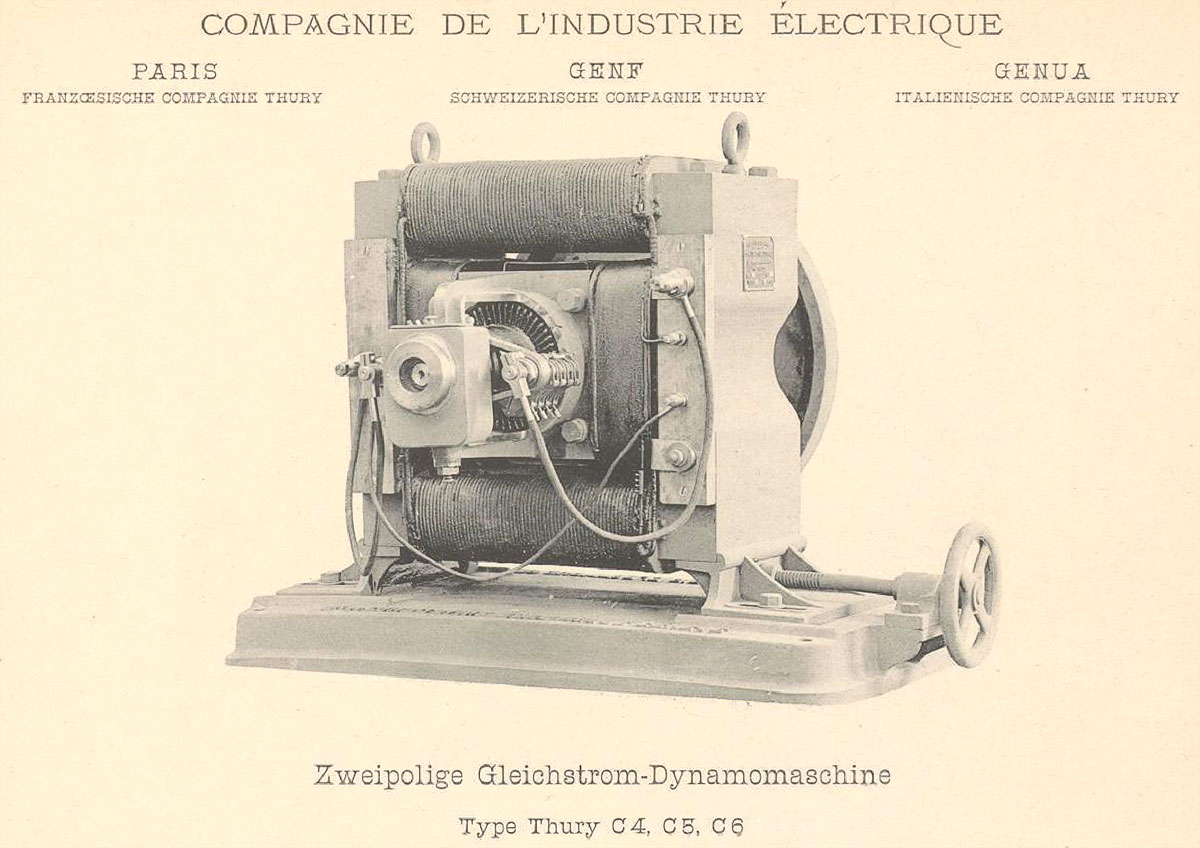

Die Typen  C4,  C5  und C6

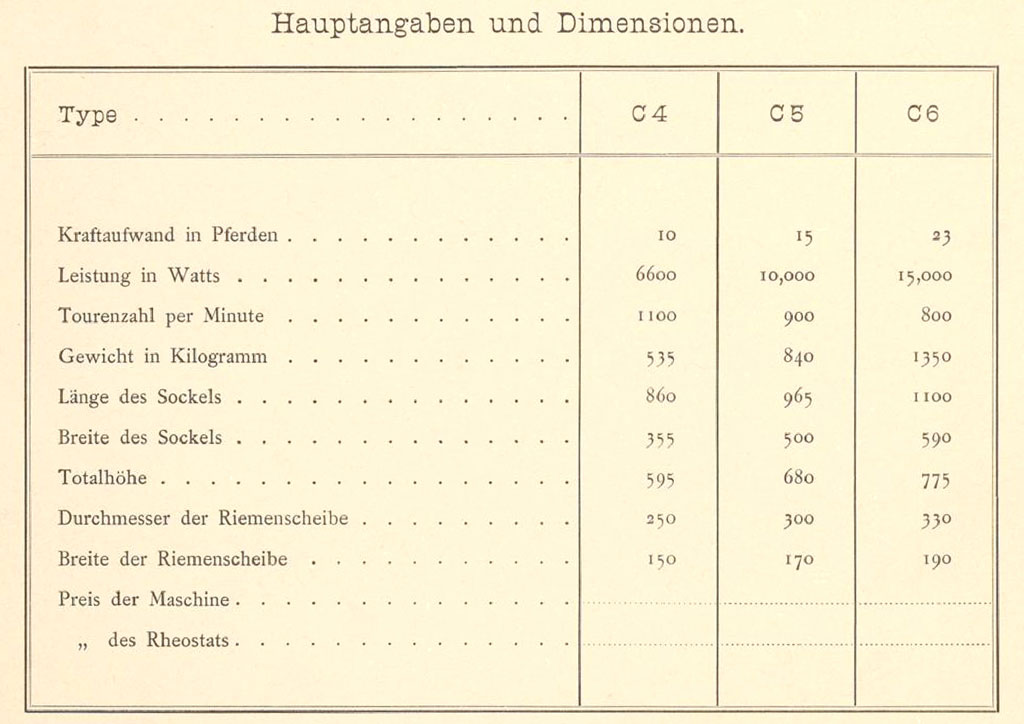

werden für Kräfte zwischen 11 und 23 Pferdestärken gebaut. Für spezielle Anwendungen kann indessen dieses Modell auch für geringere Kräfte konstruiert werden. Die gute Auswahl der zu diesen Maschinen verwendeten Materialien, genaues Studium und Berechnung der Proportionen und die besondere Sorgfalt, die auf die Herstellung der einzelnen mechanischen und elektrischen Teile verwendet wird, ergeben für dieselben einen hohen Nutzeffekt.
Diese Maschinen sind besonders für die Fälle zu empfehlen, in welchen der Preis der motorischen Kraft in Berücksichtigung kommt, da infolge des Kraftgewinnes durch den hohen Nutzeffekt der verhältnismässig hohe Preis einer sorgfältig ausgeführten Maschine reichlich aufgewogen wird. Der Induktor wird durch vier Elektromagnete gebildet, die den Induktionsstrom eng umschliessen und einer stark magnetischen Tätigkeit unterwerfen. Diese Disposition gestattet eben auch das Gewicht und das Volumen der Maschinen mit Bezug auf ihre Kraft zu reduzieren, immerhin unter Beibehaltung einer grossen Festigkeit.
Die Maschinen Type C haben eine Schwungrad-Riemenscheibe, deren Rolle darin besteht, die Unregelmässigkeiten, welche die Riemennaht hervorruft, auszugleichen.
Obige Maschinen sind wie Type M mit zwei Lagern mit automatischer Schmiervorrichtung, mit einem Ventilator und mit Kohlenreibern versehen, wenn die Spannung zur Anbringung letzterer hoch genug ist.
Sie sind auf einer Fundamentalplatte montiert, vermittelst welcher durch eine Schraube mit Handrad der Riemen während des Ganges gespannt werden kann.
