Landiswil BE Turbinen- und Transmissionsanlage Käsereigenossenschaft Ramisberg

Mühlen-Inventar Schweiz > Kantom Bern > Landiswil BE
Landiswil BE
Turbinen- und Transmissionsanlage Käsereigenossenschaft Ramisberg
Lage:
Ramisberg, 3434 Landiswil

Turbinenhaus:
CH1903+ / LV95 2'619'585, 1'200'395
WGS 84 (lat/lon) 46.95435, 7.69592
Höhe 884 m

Stützmast:
CH1903+ / LV95 2'619'566, 1'200'366
WGS 84 (lat/lon) 46.95409, 7.69567
Höhe 895 m

Käserei:
CH1903+ / LV95 2'619'538, 1'200'339
WGS 84 (lat/lon) 46.95385, 7.69530
Höhe 910 m


Hinweise:
  • Archiv Bau- und Verkehrsdirektion des Kantons Bern, Amt für Wasser und Abfall des Kantons Bern, Reiterstrasse 11, 3013 Bern
  • „Verzeichnis einiger ausgeführter Turbinen“ Aebi & Co AG Burgdorf, undatiert
  • Inserat 1897 in der Zeitschrift „llustrierte schweizerische Handwerker-Zeitung : unabhängiges Geschäftsblatt der gesamten Meisterschaft aller Handwerke und Gewerbe“, Band (Jahr): 13(1897), Heft 52, www.e-periodica.ch
Ein schönes Beispiel einer „Butterfass“-Turbinen-Transmissionsanlage finden wir östlich und hoch über Landiswil im Emmental.

Wie soll das nun gehen, eine Turbinenanlage praktisch zuoberst auf einen „Hööger“?
Man baue ein Reservoir von 30m3 Inhalt, sammle darin alle (Ab)wassser der Käserei, baue 25m tiefer im Graben ein Turbinenhaus, stelle dort eine Aebi-Pelton-Turbine auf und übertrage die gewonnene Kraft von ca. 1 PS via Drahtseil an die Fassade der Käserei. Und schon dreht sich das Butterfass …
Heute staunt man über diesen Aufwand, der einzig dazu diente, in der Käserei das Butterfass in Gang zu halten.

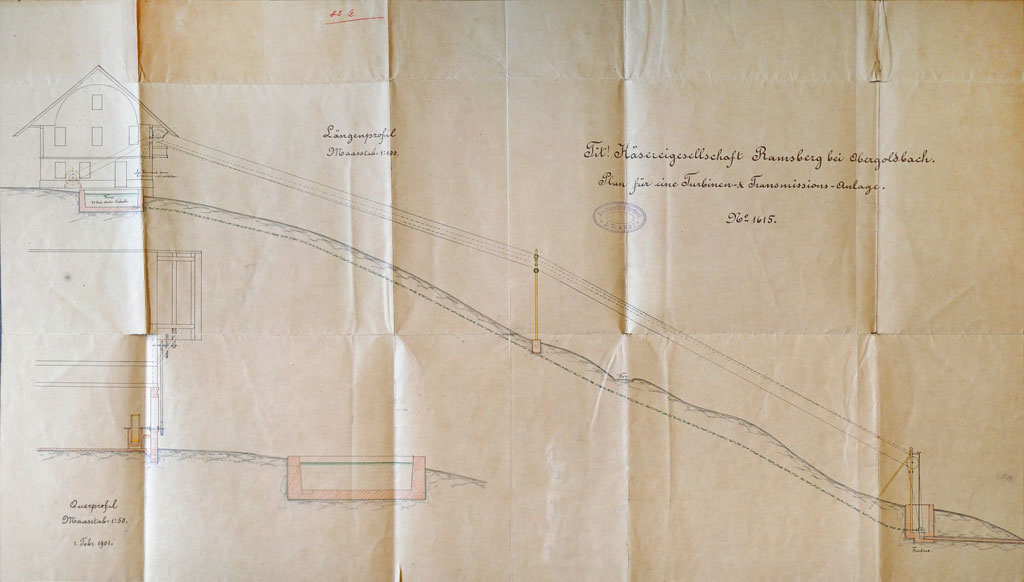

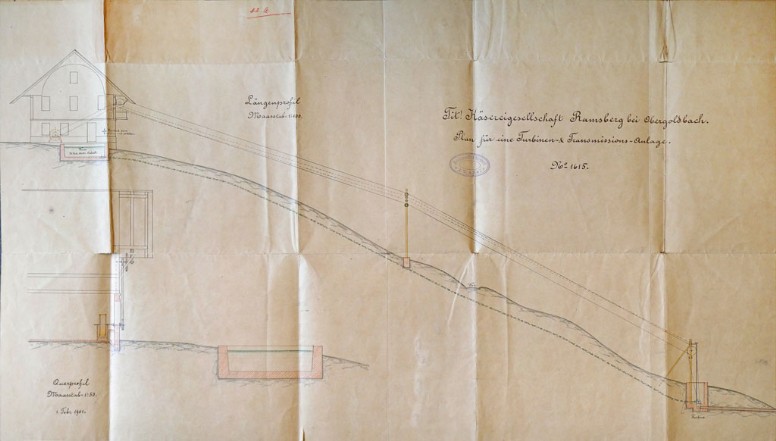

Turbinen- und Transmissionsanlage Käsereigenossenschaft Ramisberg Lansidwil BE

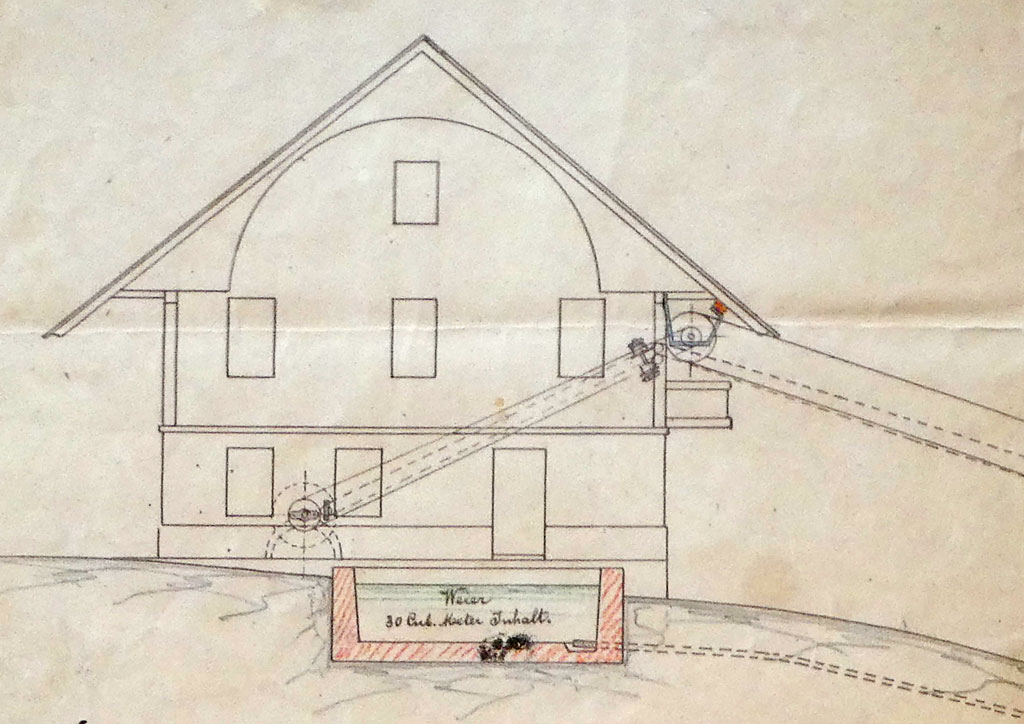

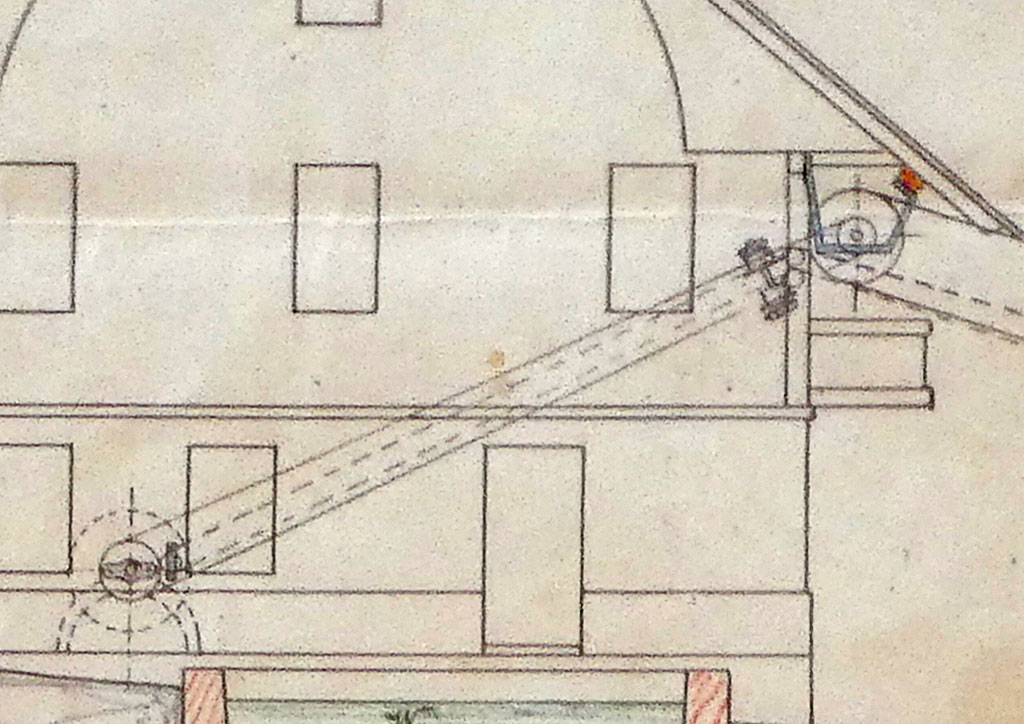

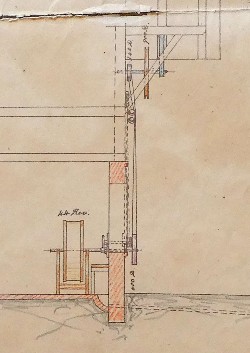

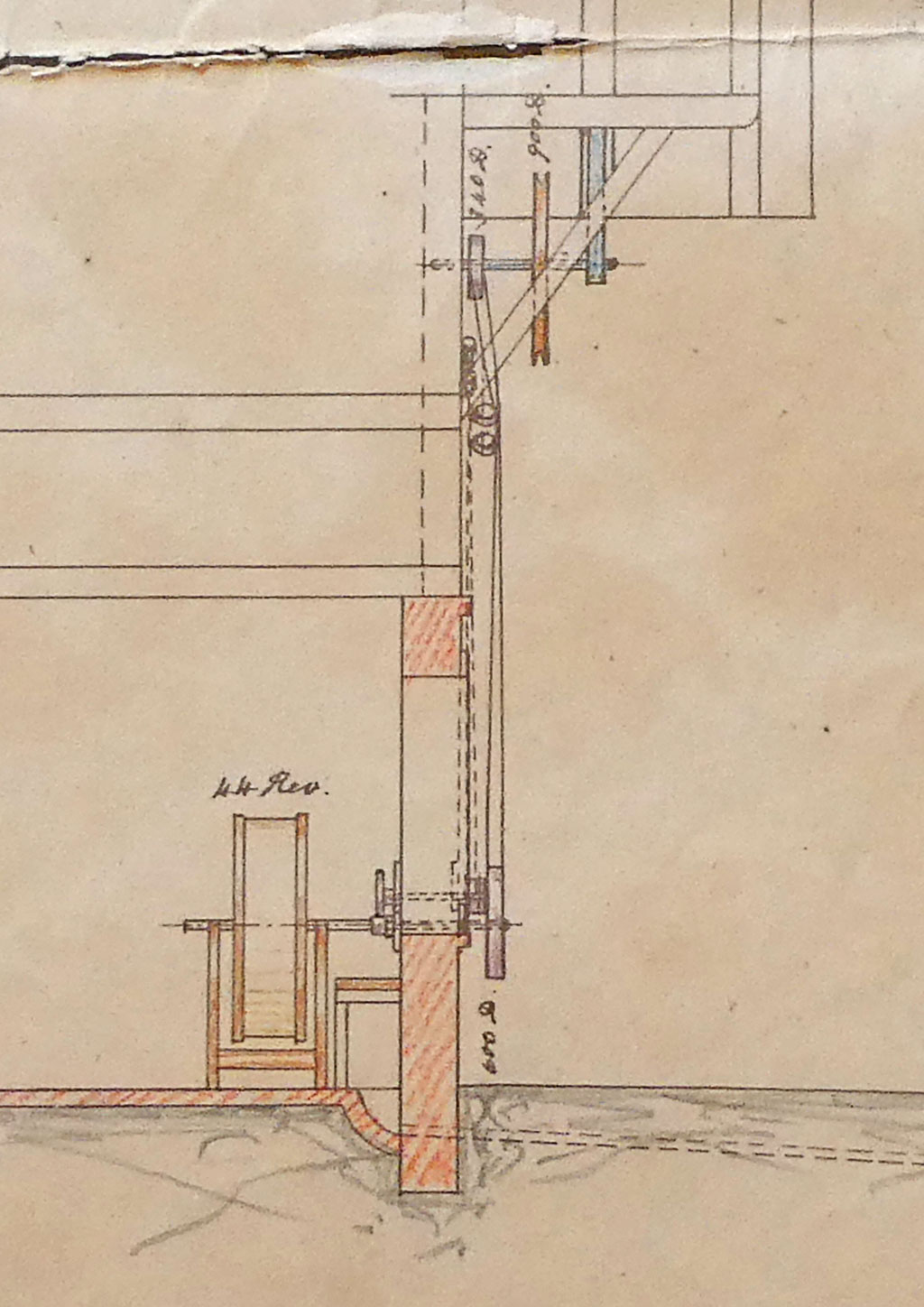

Detailvergrösserungen aus obigem Plan machen uns die Installation an der Käserei deutlich:
Turbinen- und Transmissionsanlage Käsereigenossenschaft Ramisberg Lansidwil BE
Turbinen- und Transmissionsanlage Käsereigenossenschaft Ramisberg Lansidwil BE
Turbinen- und Transmissionsanlage Käsereigenossenschaft Ramisberg Lansidwil BE

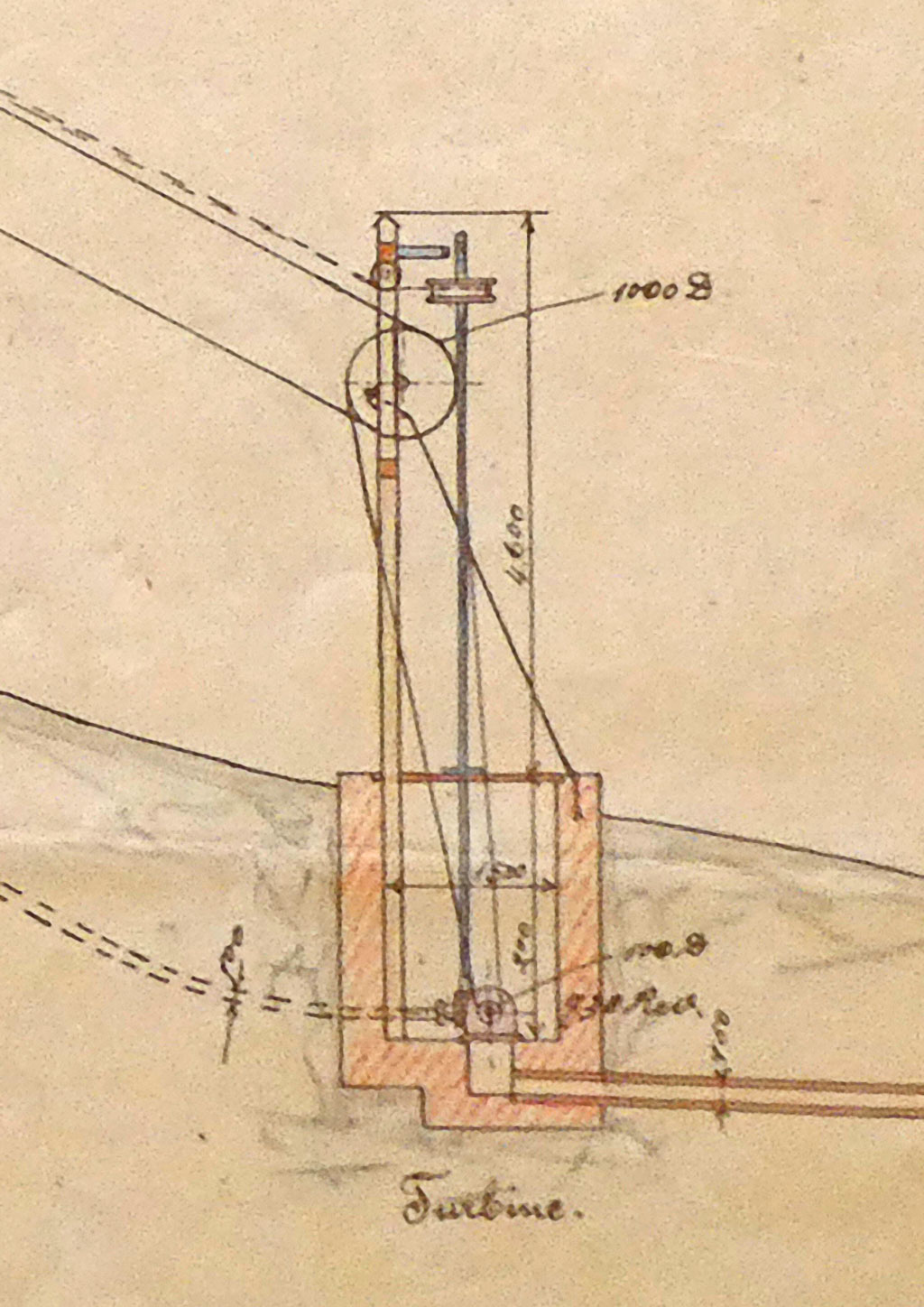

Aus dem gleichen Plan stammt auch der Schnitt durch das das Turbinenhaus im Graben:
Turbinen- und Transmissionsanlage Käsereigenossenschaft Ramisberg Lansidwil BE
Die Konzession 42G11 stammt aus dem Jahre1901. Im Register wurde sie im November 1942 gelöscht. Die Bestätigung der Löschung erfolgte dann im Regierungsratsprotokoll vom 23. November 1948. In diesem Protokoll hat sich offensichtlich ein Fehler eingeschlichen: Die Leistung wurde darin mit 20PS (?) angegeben.


Laut einem undatierten Liefer-Verzeichnis der Maschinenfabrik Aebi & Co AG Burgdorf wurde eine handregulierte Pelton-Turbine für ein Gefälle von 27m und einer Leistung von 1.1 PS an die Käsereigenossenschaft Ramisberg bei Ober-Goldach geliefert.

Für solche Anlagen machte die Maschinenfabrik Aebi & Co AG Burgdorf im Jahre 1897 mit Inseraten, u.a. in der „Illustrierte schweizerische Handwerker-Zeitung“ Reklame.
Für solche Turbinen machte die Maschinenfabrik Aebi & Co AG Burgdorf im Jahre 1897 mit Inseraten, u.a. in der „Illustrierte schweizerische Handwerker-Zeitung“ Reklame.

Wissen Sie mehr über diese Anlage, verfügen Sie über Akten wie Pläne, Fotos oder Korrespondenz. Bitte nehmen Sie mit dem Mühlenkalender Kontakt auf.
Herzlichen Dank.
