Thun BE Ehemalige Mühle Lanzrein

Mühlen-Inventar Schweiz > Kantom Bern > Thun BE
Thun BE Ehemalige Mühle Lanzrein
Lage:
Mühleplatz, 3600 Thun

CH1903+ / LV95 2'614'568, 1'178'609
WGS 84 (lat/lon) 46.75851, 7.62933
Höhe 557 m

Über die Geschichte der Mühle Thun gibt es viel zu erzählen.
In einem ersten Beitrag wollen wir uns der alten Jonval-Turbine und einer Reportageaus den Kriegsjahren widmen.


Verschaffen wir uns zuerst einen Überblick:
Die Mühle Lanzrein nahm im Thuner Stadtbild einen promineneten Platz ein.

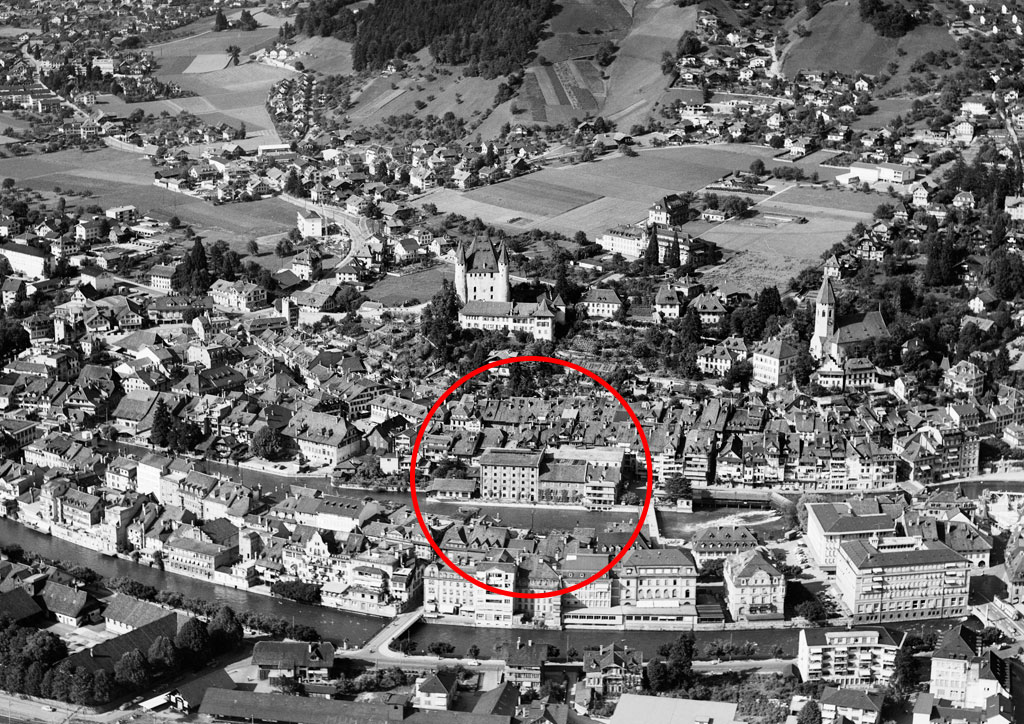

Thun BE Mühle Lanzrein Flugbild 1957
ETH-Bibliothek Zürich, Bildarchiv/Stiftung Luftbild Schweiz / Fotograf: Friedli, Werner / LBS_H1-020059 / CC BY-SA 4.0, Datierung: 3.7.1957 , Link: http://doi.org/10.3932/ethz-a-000362027

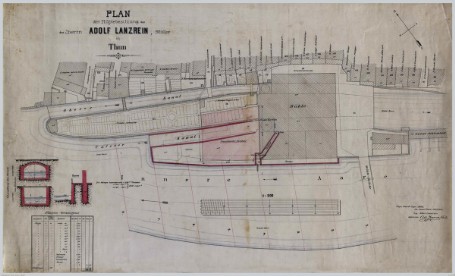

Aare, Thun: Neubau unterer Mühlekanal (Mühlebesitzung Adolf Lanzrein)
Staatsarchiv des Kantons Bern
Signatur AA 1358 Aare, Thun: Neubau unterer Mühlekanal (Mühlebesitzung Adolf Lanzrein), 1895,

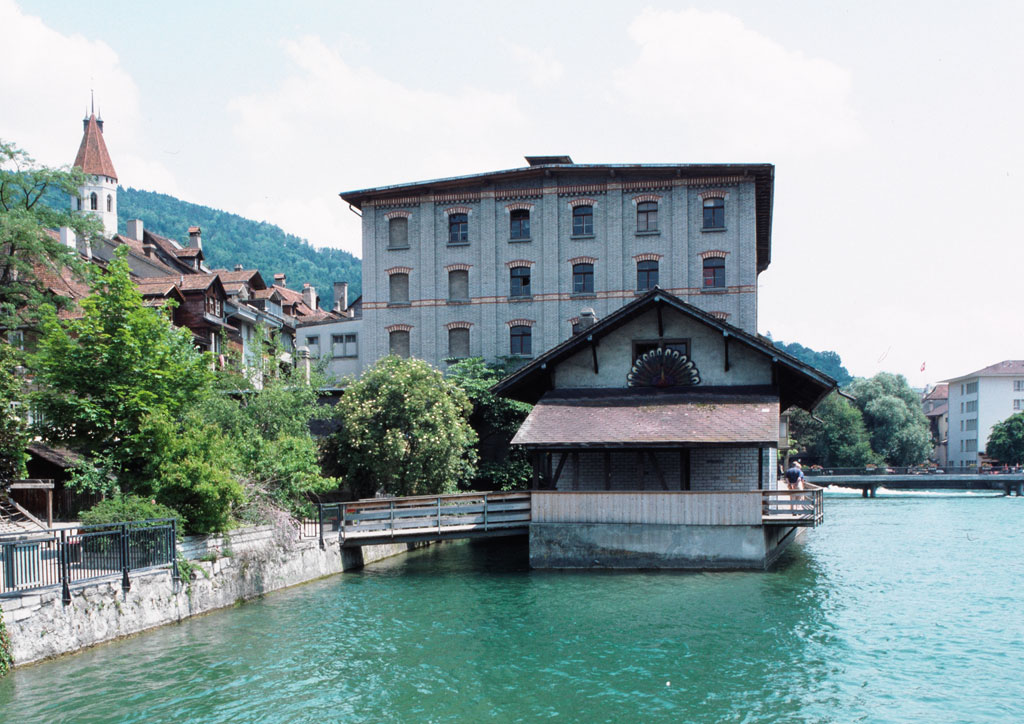

Thun BE Mühle Lanzrein Situation 1985
ETH-Bibliothek Zürich, Bildarchiv / Fotograf: Mörsch, Georg / Dia_287-17594 / CC BY-SA 4.0, Datierung: 1985, Link: http://doi.org/10.3932/ethz-a-000238051

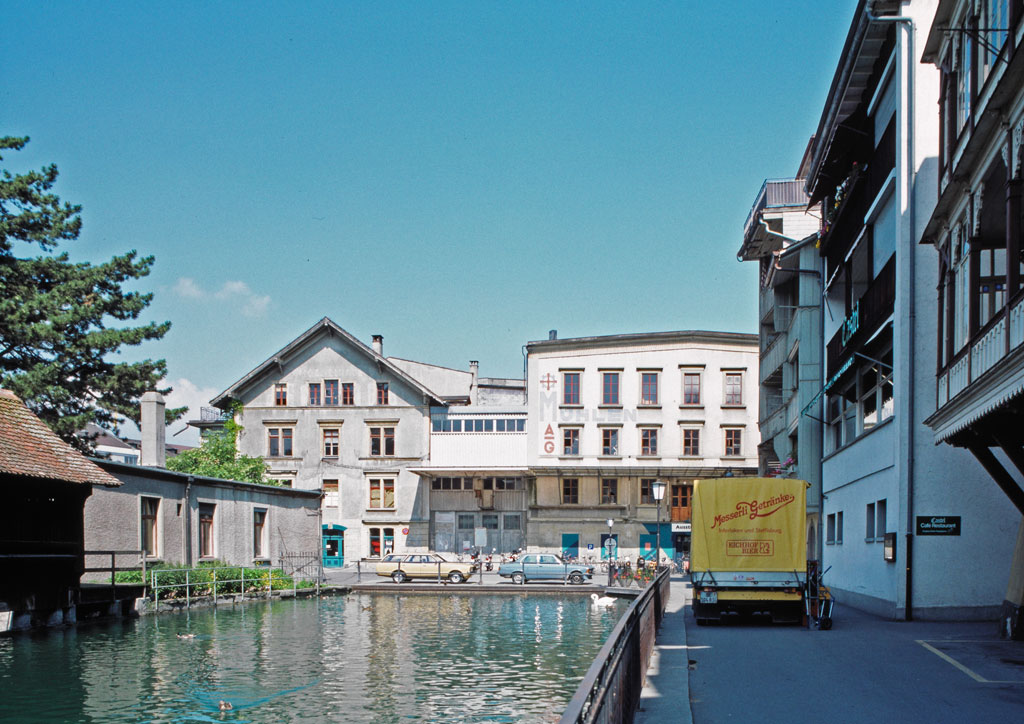

Thun BE Mühle Lanzrein
ETH-Bibliothek Zürich, Bildarchiv / Fotograf: Mörsch, Georg / Dia_287-17596 / CC BY-SA 4.0, Datierung: 1985, Link: http://doi.org/10.3932/ethz-a-000238053


Reactionsturbine (System Jonval)
Ausgeführt von Escher Wyss & Co. in Zürich.

Text: Zeitschrift:Die Eisenbahn = Le chemin de fer,  Band (Jahr):12/13 (1880), Heft 20
Persistenter Link:http://doi.org/10.5169/seals-8636
Zeichnungen: Stadtarchiv Zürich

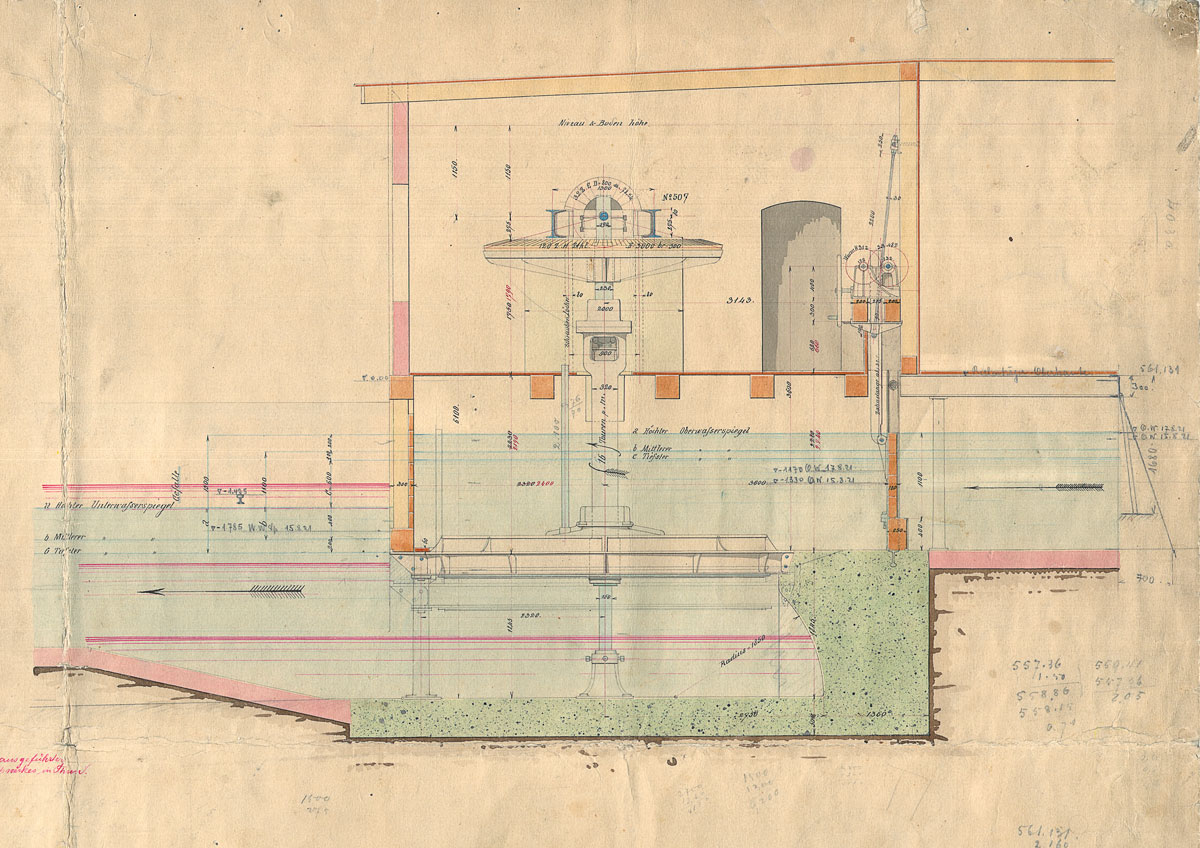

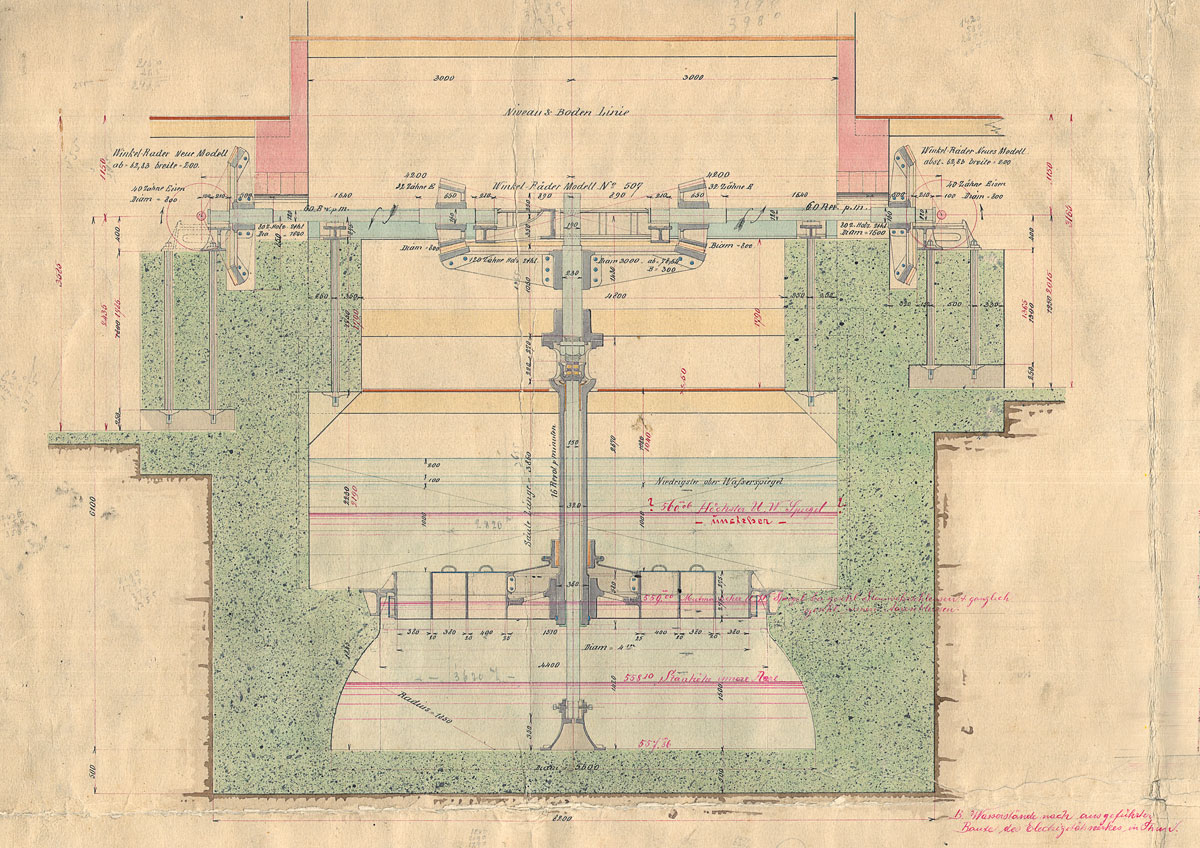

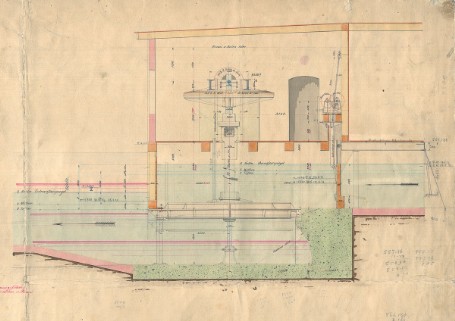

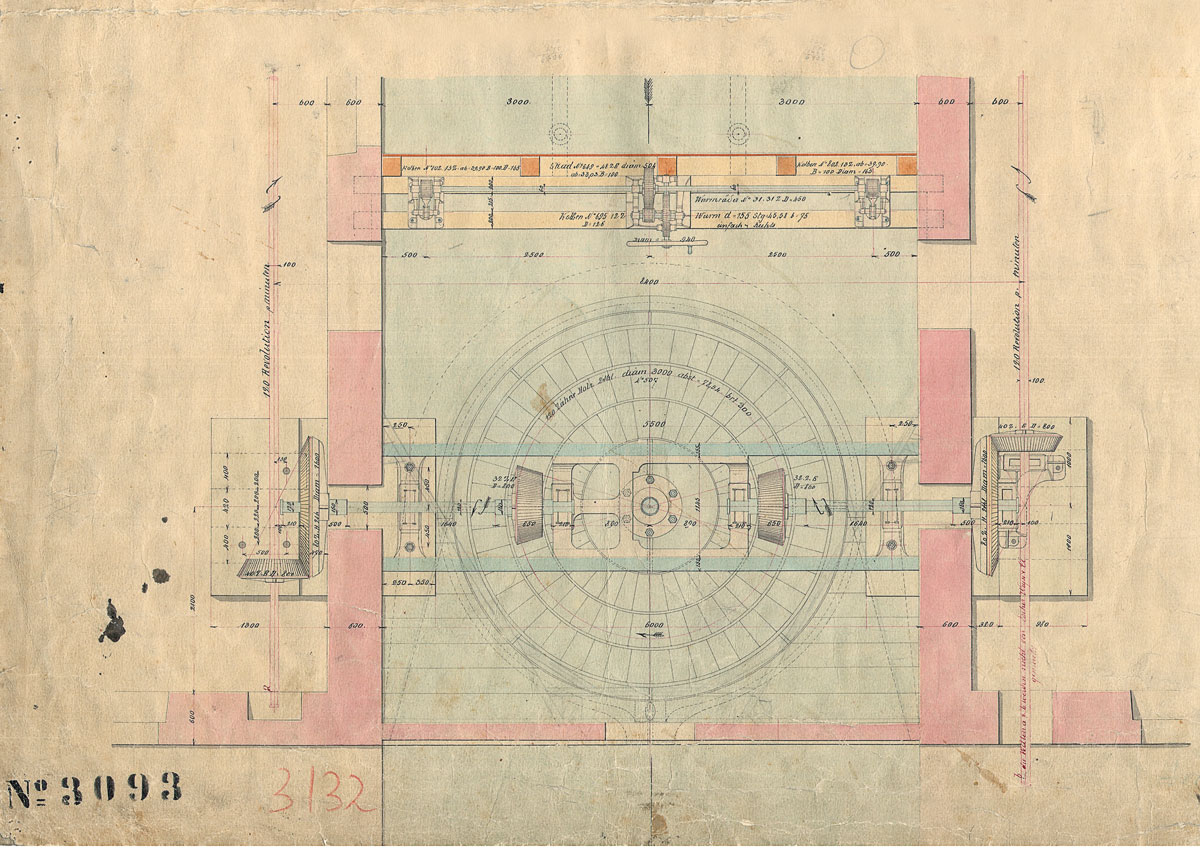

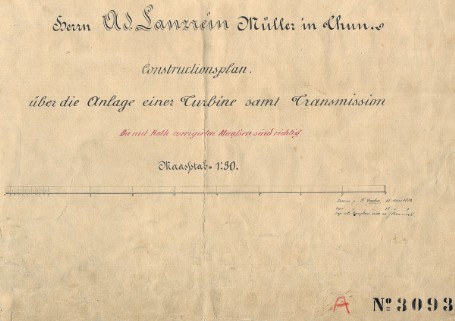

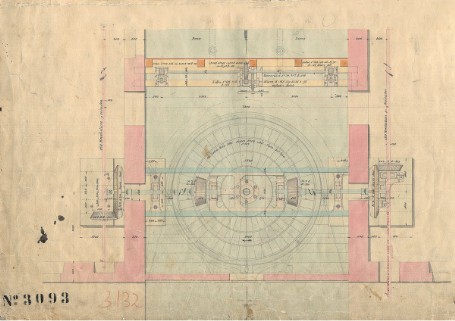

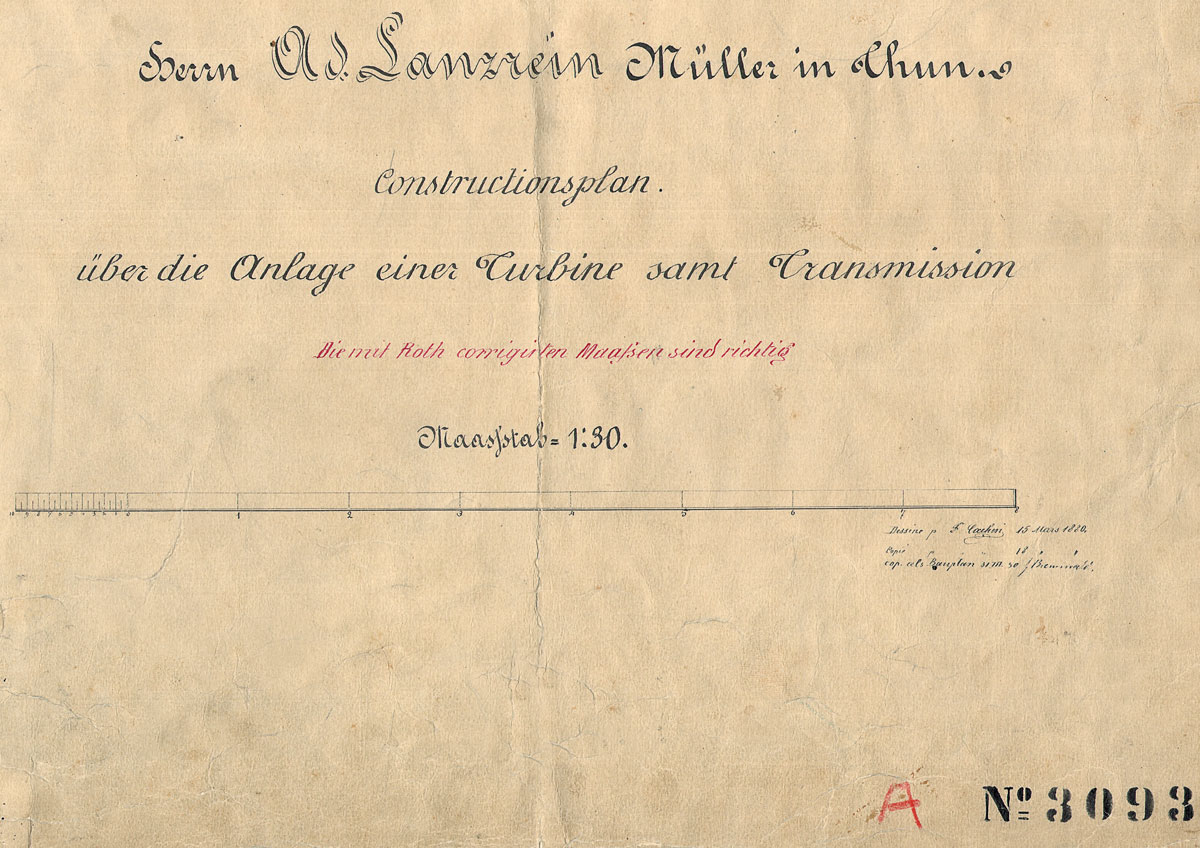

Signatur VII.419.:26.4.3.32. Konstruktionsplan über die Anlage einer Turbine samt Transmission für Herrn Ad. Landsrein, Müller in Thun, 1880 Link: https://amsquery.stadt-zuerich.ch/detail.aspx?ID=154623


Thun BE Mühle lanzrein Jonval-Turbine
Thun BE Mühle Lanzrein Jonval-Turbine
Thun BE Mühle Lanzrein Jonval-Turbine
Thun BE Mühle Lanzrein Jonval-Turbine
Diese, in der Mühle des Herrn Adolf Lanzrein in Thun, in diesem Jahr erstellte Turbine, musste wegen der verhältnismässig grossen Veränderlichkeit des Gefälles, wobei die Schwankungen hauptsächlich am Unterwasserspiegel stattfinden, nach Reactionsprincip gebaut werden.
Dasselbe ist berechnet für:
1° Gefälle = 0,600 m mit 8 400 l Wasser per Secunde, Effectivkraft = 40 Pferdekräfte
2° Gefälle = 1,500 m mit 4 900 / Wasser per Secunde, Effectivkraft = 68 Pferdekräfte.
Im ersteren Falle arbeitet die Turbine mit allen drei Schaufelkränzen, im letzteren dagegen nur mit dem äusseren Schaufelkranz allein.
Es sind indessen die Detaildimensionen der Turbine so berechnet, dass dieselbe bei den Gefällen von 1 bis 1,500 m mit einer Normalkraft von 80 Pferdekräften effectiv arbeiten kann.
Die beiden inneren Schaufelkränze des Leitrades sind mit Regulierdeckeln versehen, die je nach Bedürfnisse von Hand eingelegt oder herausgenommen werden können.
Die normale Umdrehungszahl ist 16 per Minute.
Die Construction der Turbine mit der bis in die beiden Mühlegebäude reichenden Haupttransmission ist aus der Figurentafel ersichtlich, so dass nähere Detailbeschreibungen überflüssig erscheinen. Einzig sei noch bemerkt, dass das Leitrad sowohl als das Laufrad mit einem äusseren Durchmesser von über 4 m wegen Transportschwierigkeiten nicht aus einem Stück gemacht werden konnten, sondern aus je zwei Hälften zusammengesetzt ist.
Das Fundament und die Turbinekammer sind aus Beton ausgeführt worden.
Dazu sind Bilder in der ETH-Bibliothek und im Burgerarchiv Bern erhalten geblieben:

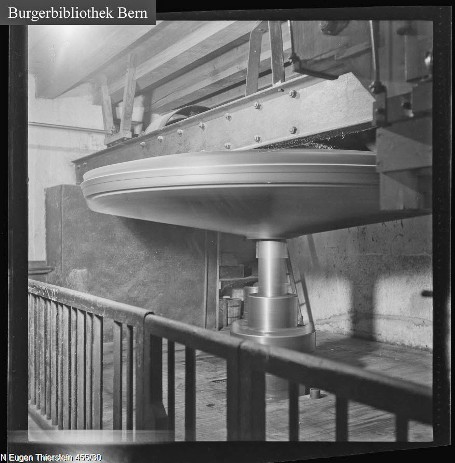

Thun BE Mühle Lanzrein Kammrad
Burgerbibliothek Bern,
Signatur N Eugen Thierstein 455/30, ,
Titel Mühlen AG Thun, Entstehungszeitraum 31.05.1943,

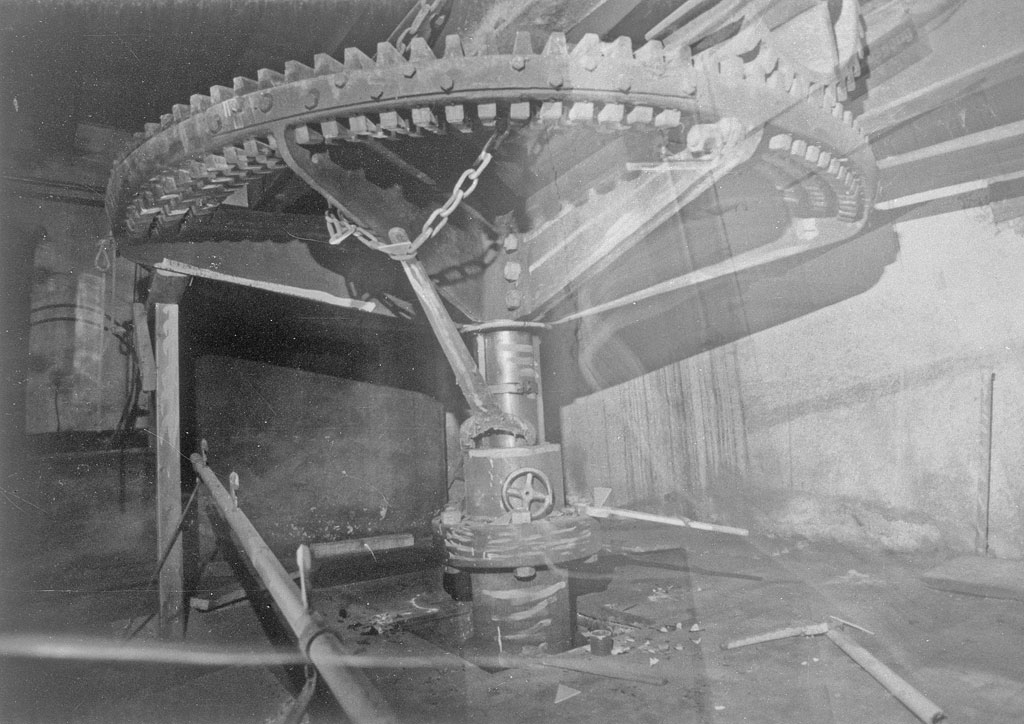

Thun BE Mühle Lanzrein Kammrad
ETH-Bibliothek Zürich,
Bildarchiv / Fotograf: Bärtschi, Hans-Peter
SIK_01-017928 / CC BY-SA 4.0,

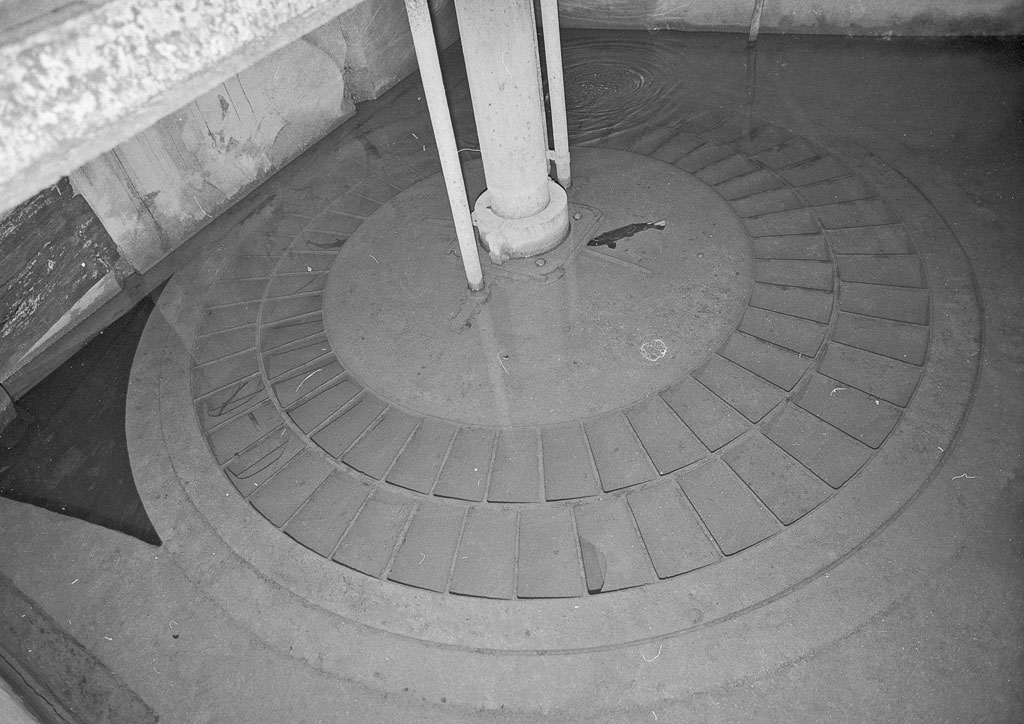

Thun BE Mühle Lanzrein Jonval-Turbine
ETH-Bibliothek Zürich
Bildarchiv / Fotograf: Bärtschi, Hans-Peter
SIK_01-017933 / CC BY-SA 4.0

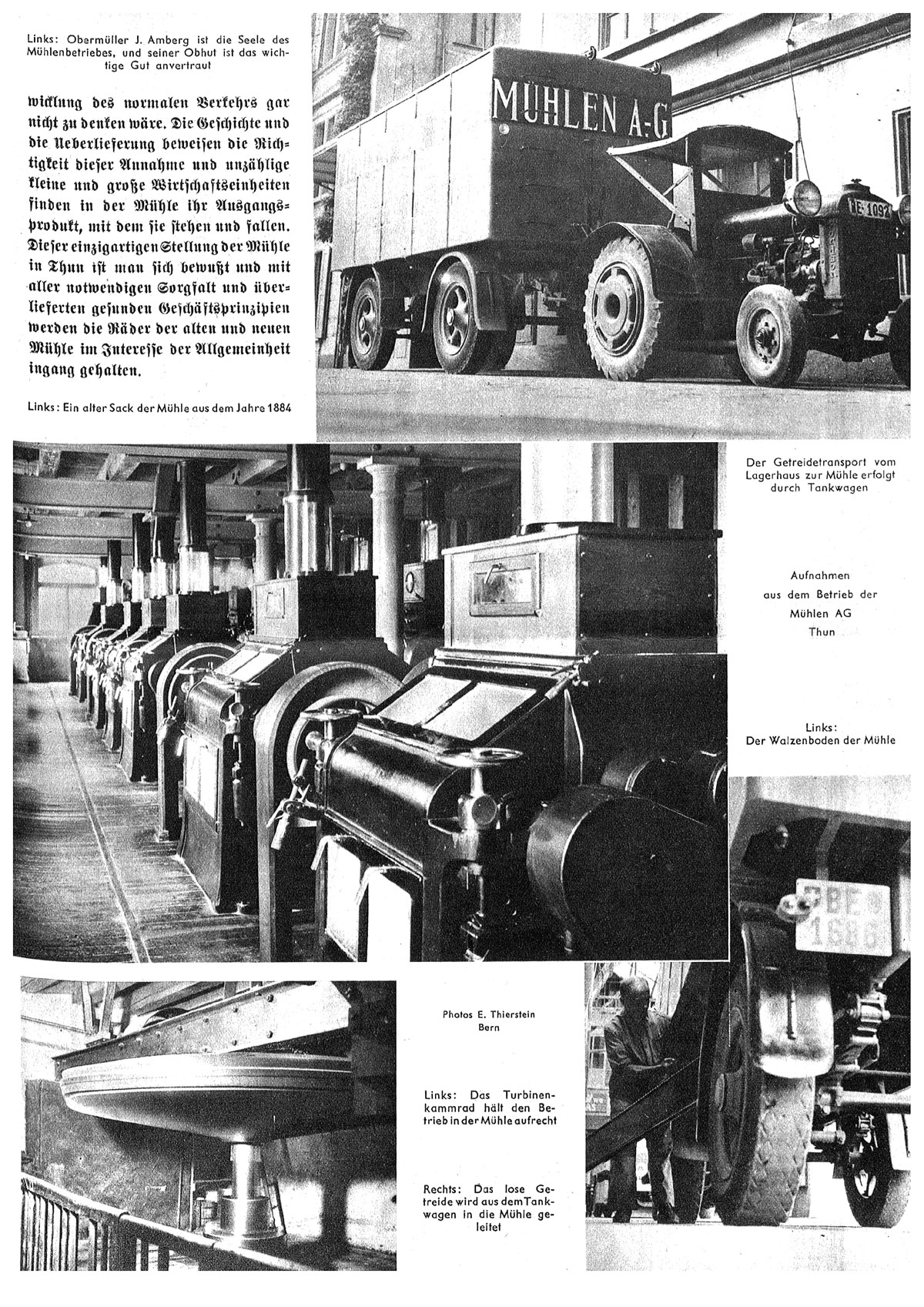

„Unser täglich Brot“

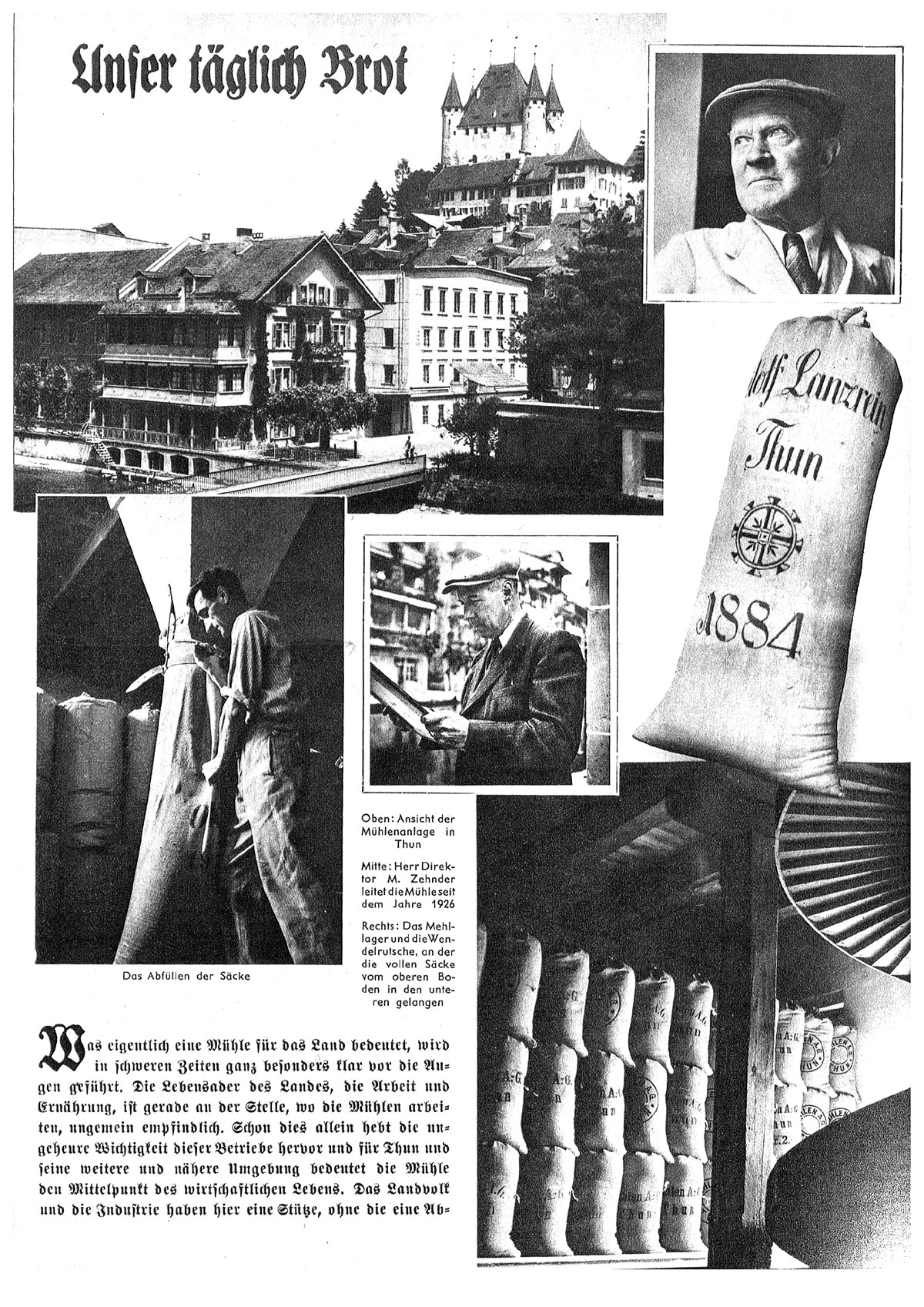

Die Berner Woche veröffentlichte im Jahre 1943 den Artikel „Unser täglich Brot“
(Die Berner Woche Band (Jahr):33 (1943) Heft 26 Persistenter Link: http://doi.org/10.5169/seals-643359)
Thun BE Mühle Lanzrein "Unser täglich Brot"
Thun BE Mühle Lanzrein "Unser täglich Brot"

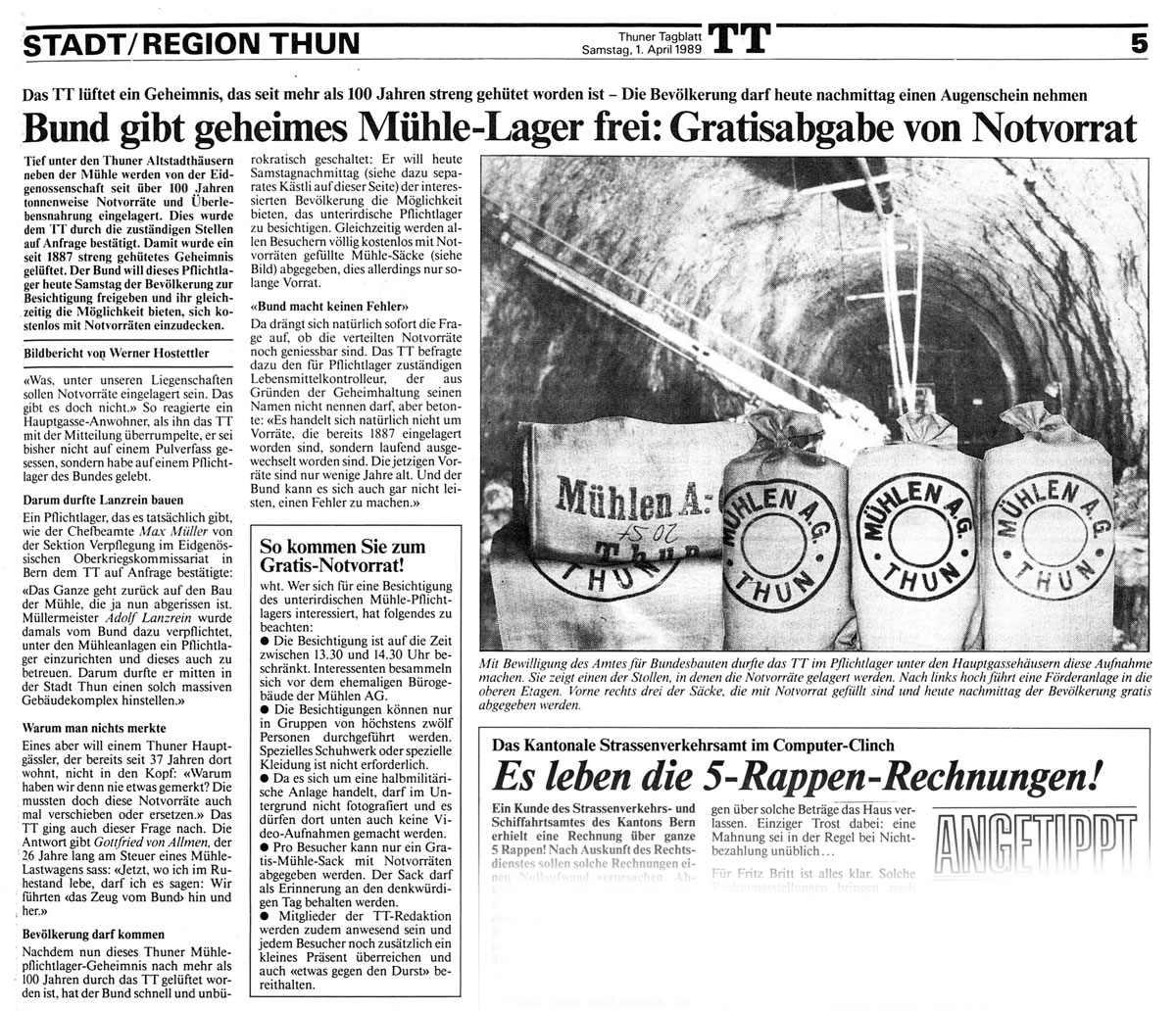

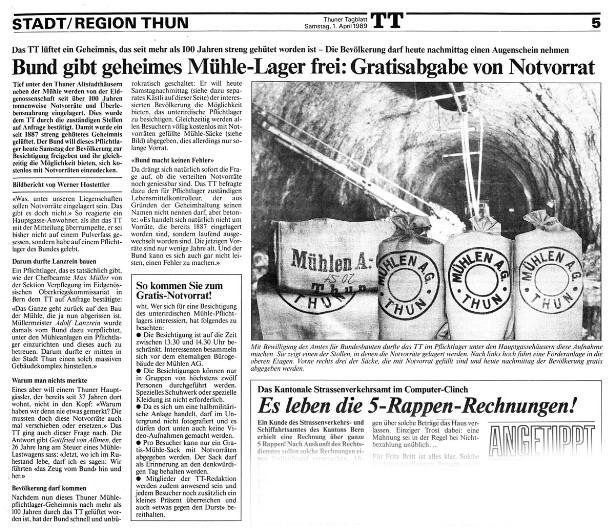

Am 1. April 1989 lüftete das Thuner Tagblatt ein seit 1887 gut gehütetes Geheimnis:
Bund gibt geheimes Mühle-Lager frei: Gratisabgabe von Notvorrat


Bund gibt geheimes Mühle-Lager frei

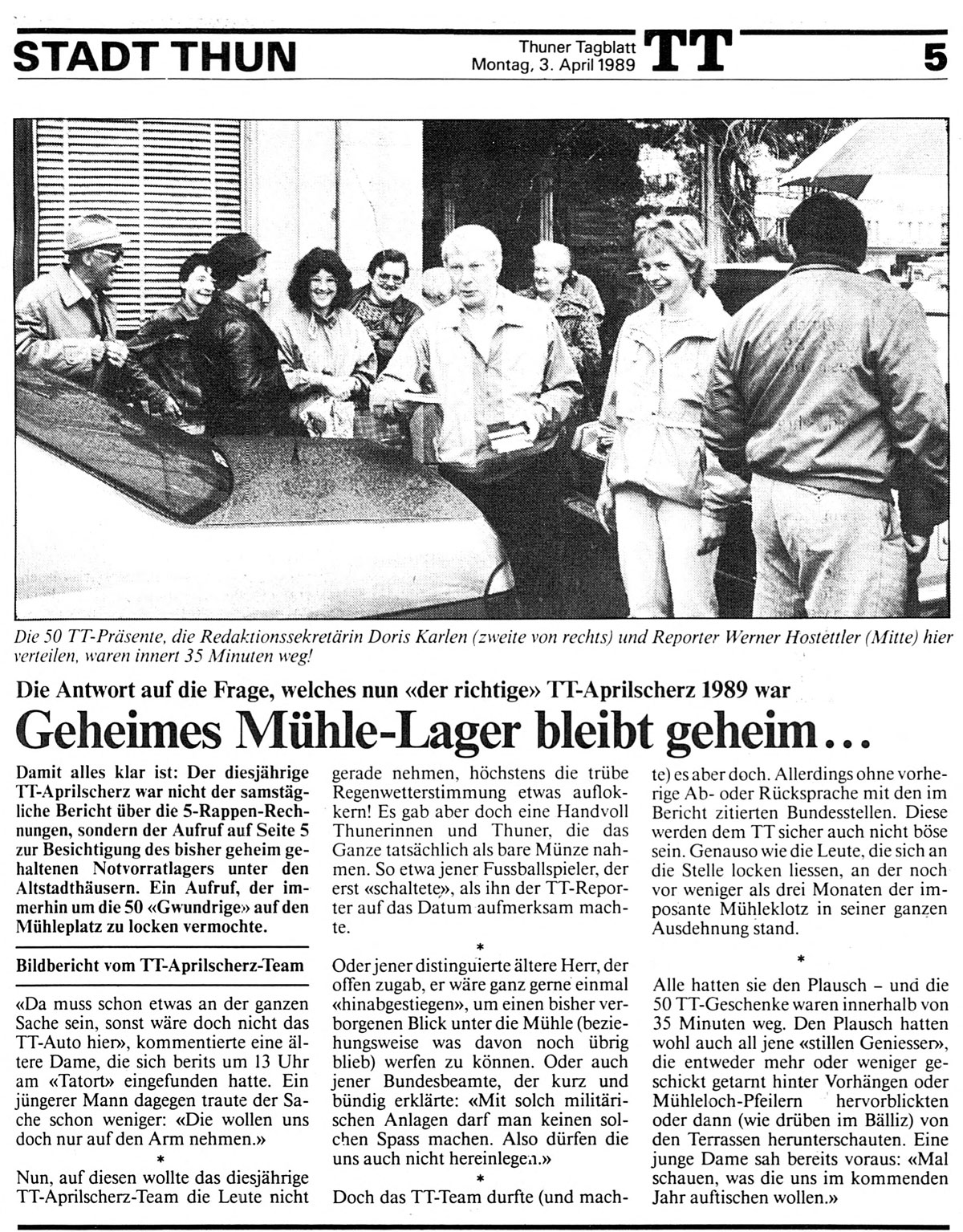

Der geneigte Leser hat sichr das Datum bemerkt: 1. April ...
